Entradas de Blog

Instalación y configuración Virtual cable y WXtoimg para la recepción automática imágenes de Satélites NOAA.

15/05/2022 by LW9DSG Leave a Comment

En este post explicaremos la instalación y configuración del Virtual cable y WXtoimg para poder utilizarlo con el SDR Console, explicado en el post anterior (Configuración de Console para recepción automática de Satélites NOAA)

Este instructivo está realizado con las siguientes versiones:

  • Sistema Operativo versión: Windows 10.
  • Virtual Cable versión: VBCABLE_Driver_Pack43.
  • WXtoimg versión: wxinst21102-beta

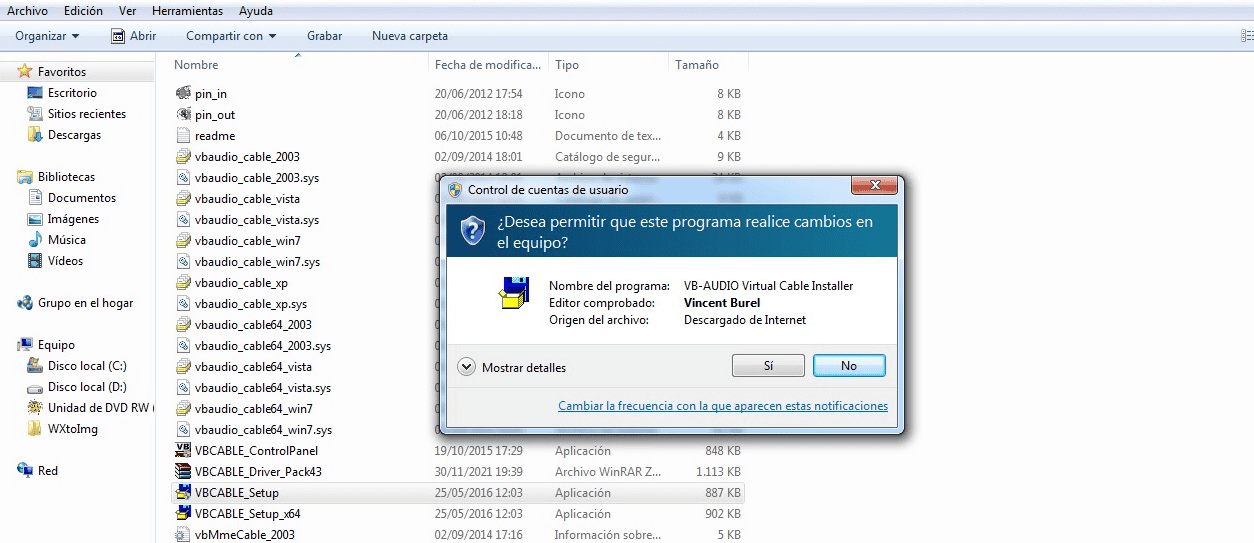

Bajamos el Virtual cable, lo descomprimimos e instalamos VBCABLE_Setup.exe

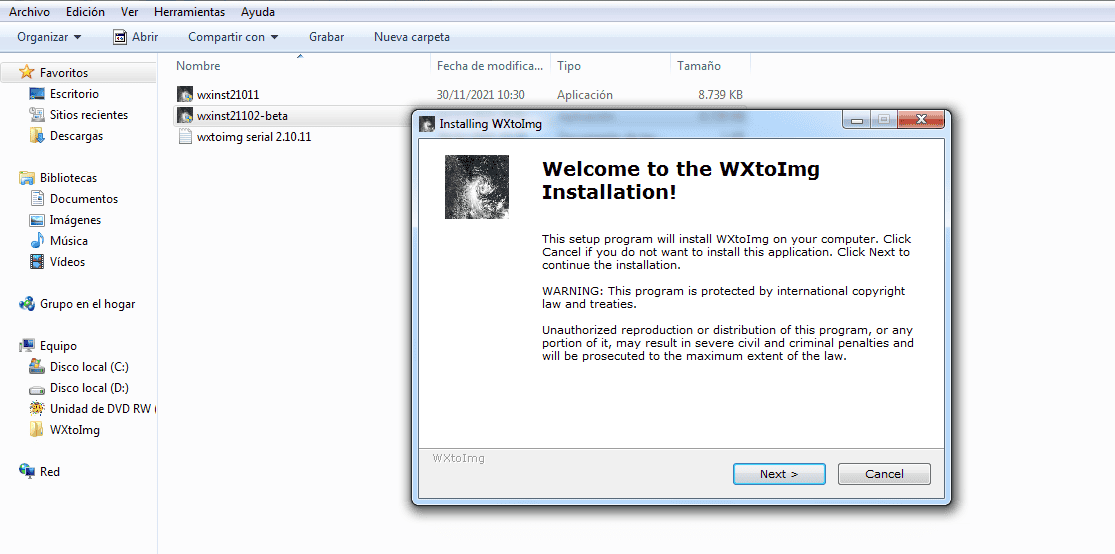

Una vez instalado el Virtual cable, continuamos con el WXtoimg

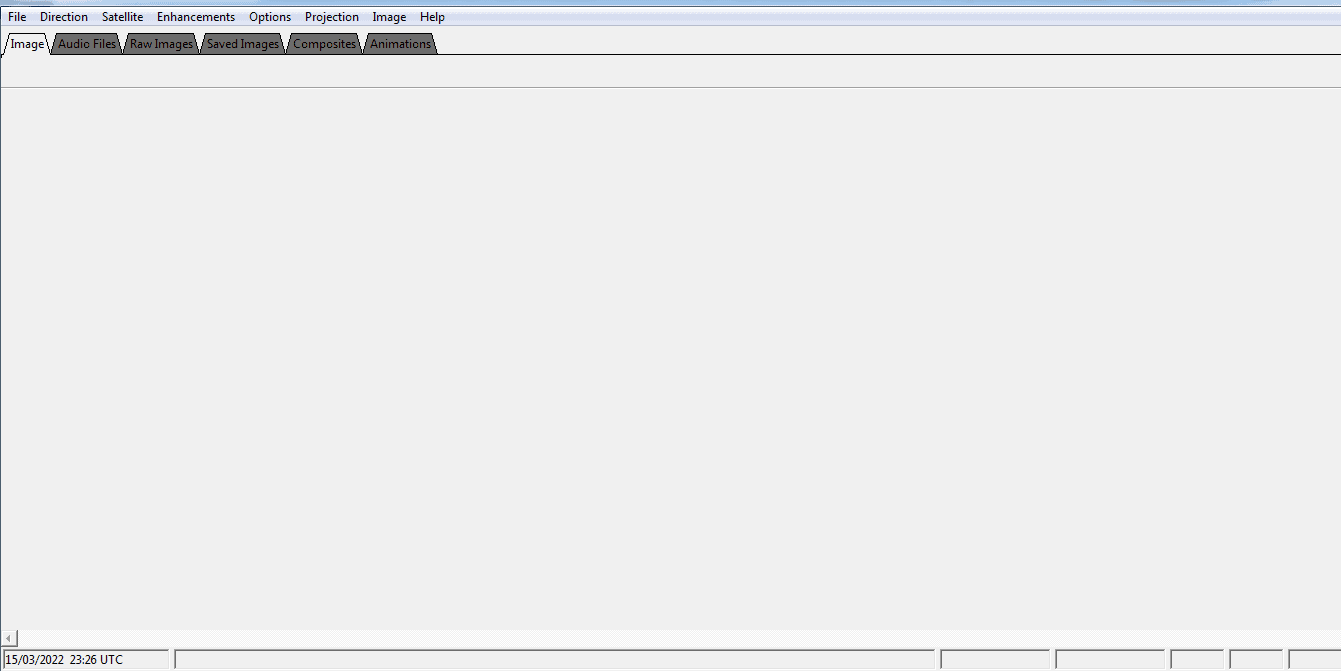

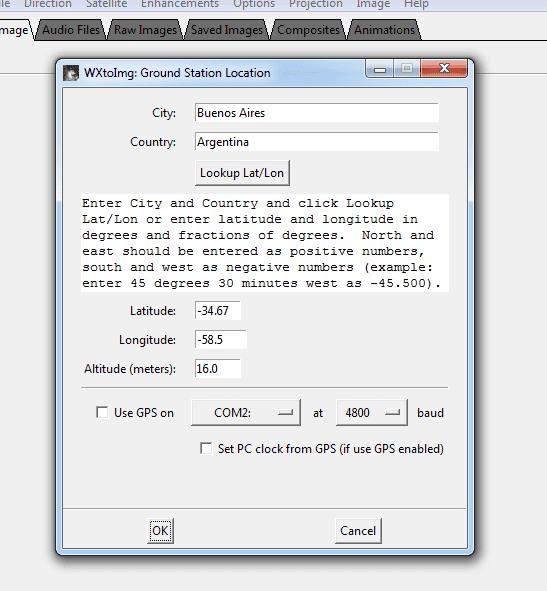

Una vez instalado , lo abrimos desde el escritorio, lo que haremos ahora es configurar el WXtoimg para utilizar el Virtual cable y de esta manera quede enlazado con el SDRConsole, al cual también debemos configurar la opción de Virtual cable

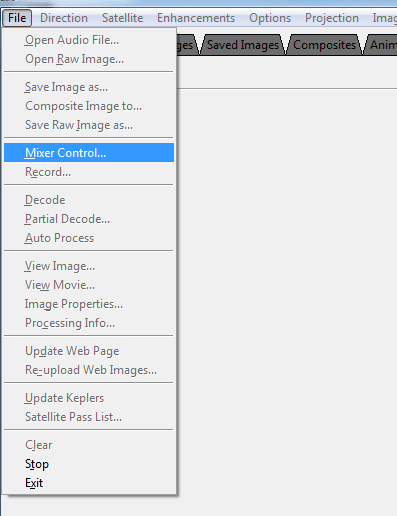

Vamos al menú desplegable superior «File»– Mixer Control

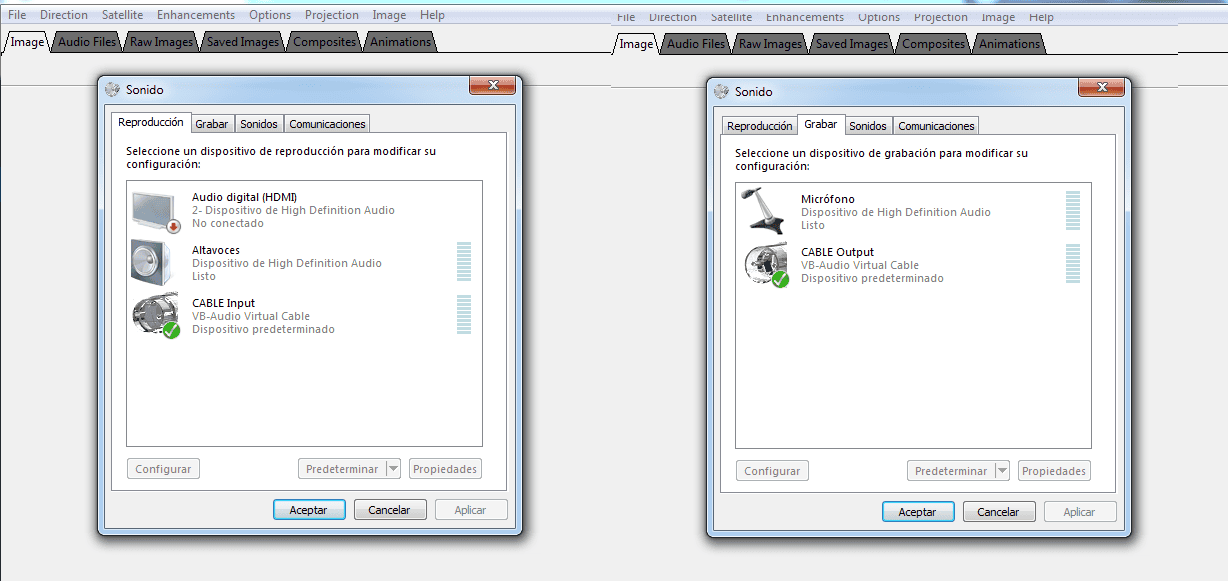

Se nos abrirá la siguiente ventana, donde en la solapa «Reproducción» marcaremos la opción «Cable input» en la solapa «grabar» marcaremos la opción «Cable output»

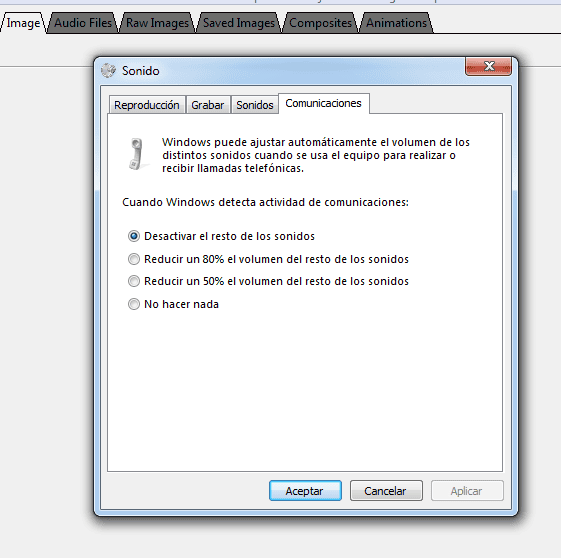

En la solapa «Comunicaciones» la opción » Desactivar el resto de los sonidos».

«Aceptar»

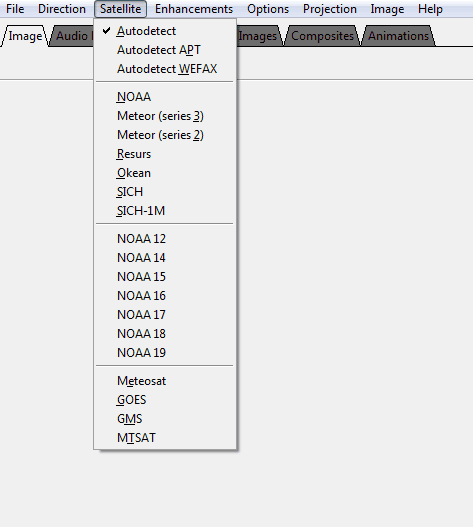

Continuamos con el menú «Satélite» y marcamos la opción «autodetect».

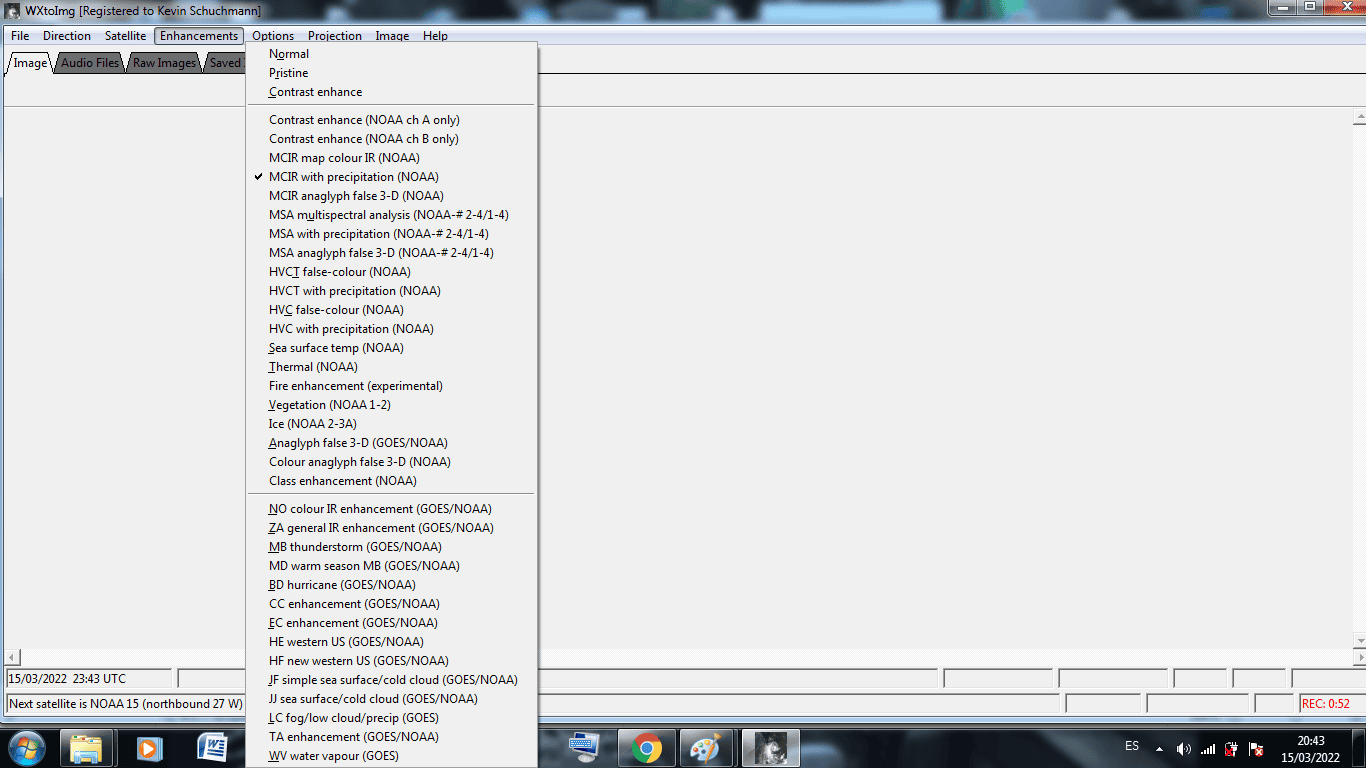

En el menú «Enhancements» elegimos que imagen queremos decodificar (precipitación, Thermal, etc), la más utilizada es la MCIR whit precipitation (NOAA)

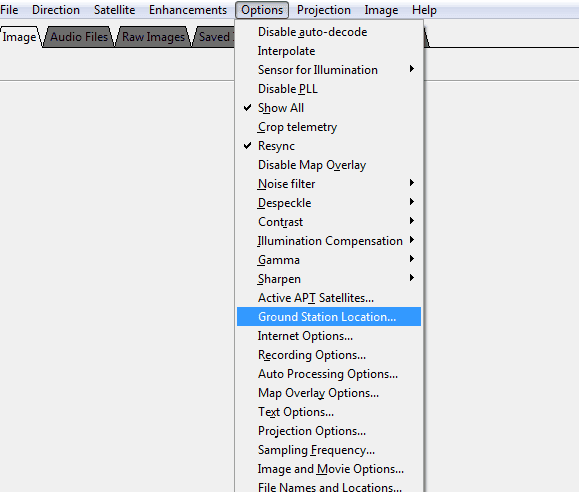

En el menú «Options», tildamos «Show All» y «Resync» y vamos a la opción «Ground Station Location», donde configuraremos nuestra ubicación

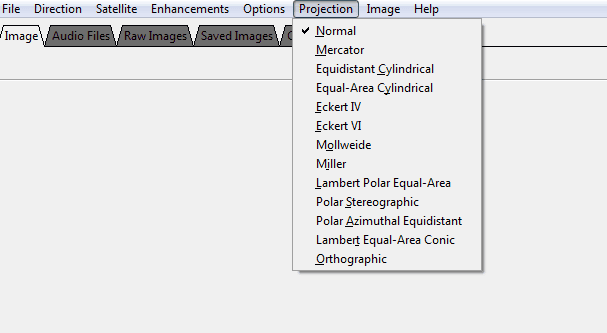

En el menú » Projection» la opción «normal»

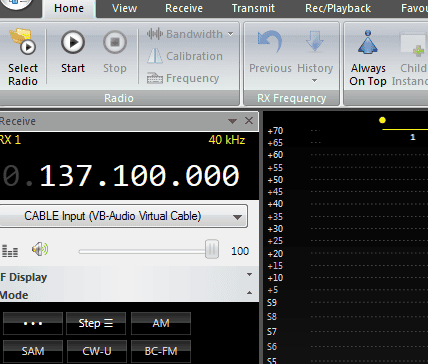

Abrimos el SDR Console y elegimos la opción CABLE input (VB-Audio Virtual Cable).

La imagen tiene un atributo ALT vacío; su nombre de archivo es image-4.png

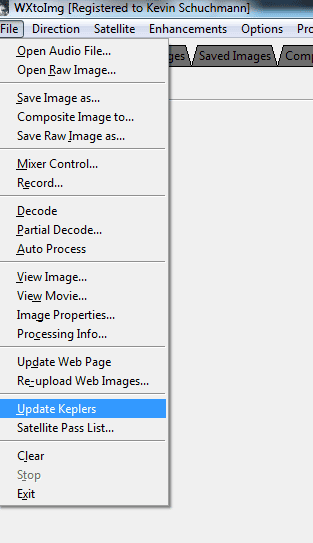

Volvemos al WXtoimg, menú «File» opción «update kelpers»

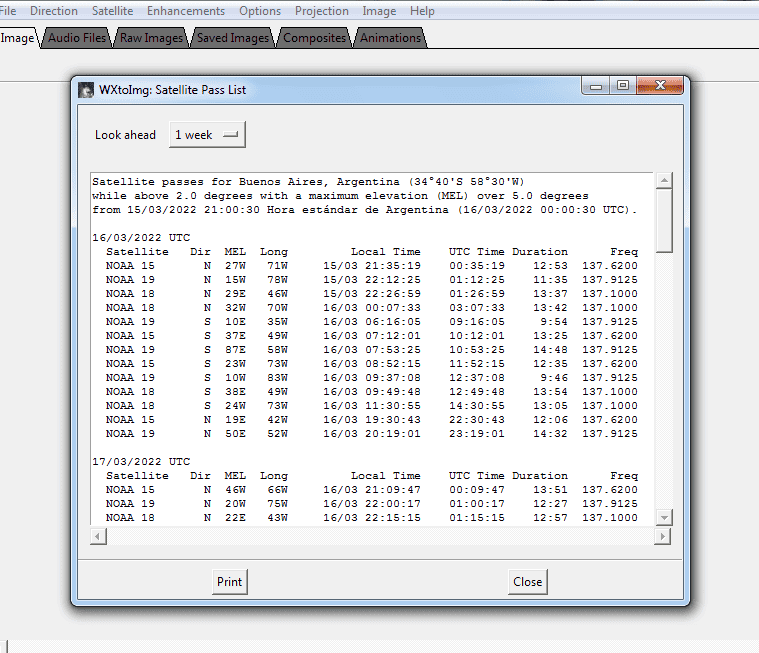

y luego»Satelites pass list»

Nos muestra los satélites configurados en el SDR Console

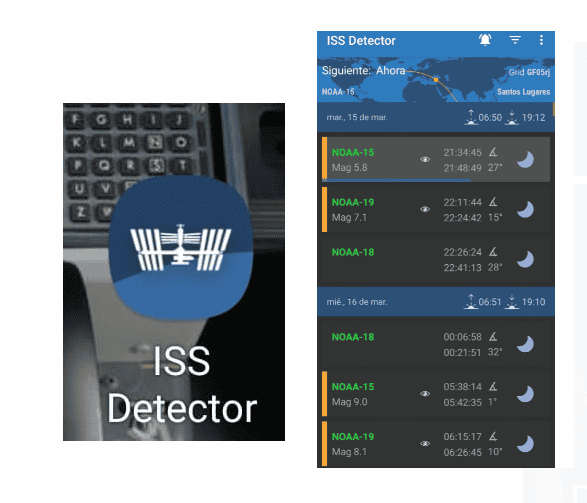

Para el seguimiento de los NOAA instalaremos la App » ISS Detector», en dicha aplicación buscaremos los satélites configurados en este caso el NOAA 15, NOAA 18 y NOAA19

Con la antena conectada a nuestro SDR, abrimos el WXtoimg y SDR console donde configuramos la frecuencia del satélite y el modo en W-FM.

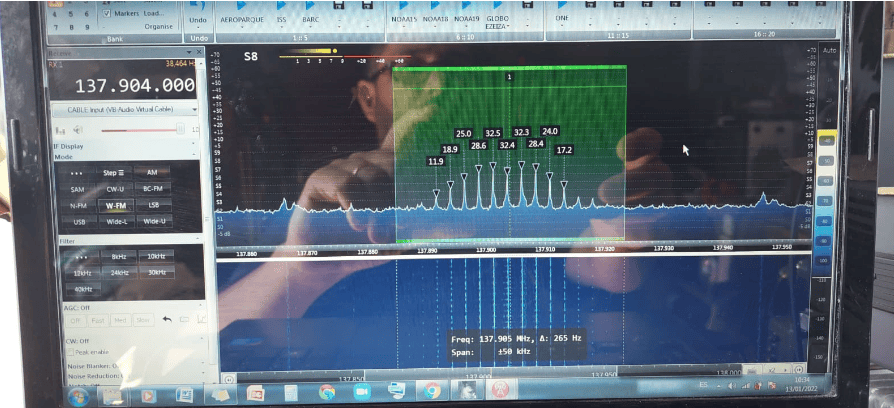

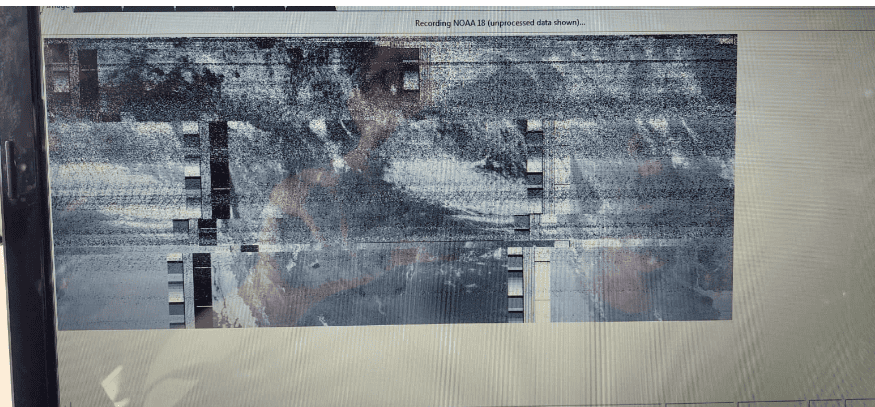

Vamos a observar que automáticamente el WXtoimg empieza a bajar la señal sonora en imagen.

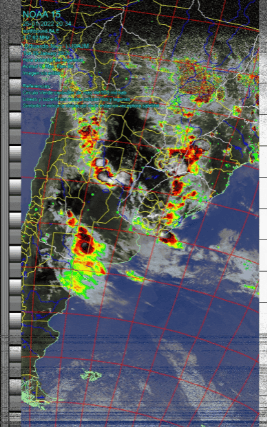

Una vez terminada la pasada el WXtoimg decodifica la señal bajada y cómo elegimos la opción » MCIR whit precipitation (NOAA) «, veremos la siguiente imagen

Para la construcción de la antena podes ver el post»Construcción Antena Dipolo para recepción de Satélites Meteorológicos NOAA (National Oceanic and Atmospheric Admninstration)»

Y para la instalación del SDR Console «Configuración de Console para recepción automática de Satélites NOAA».

Mucha suerte en tus bajadas !!!!!

Este trabajo fue realizado Gracias a LU9AJM.

Creado por : LW9DSG – LU1DOO

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

Configuración de Console para recepción automática de Satélites NOAA.
Construcción Antena Dipolo para recepción de Satélites Meteorológicos NOAA (National Oceanic and Atmospheric Admninstration)
Como instalar un PL-259 en un cable RG-58
InstagramYouTube

Filed Under: Electrónica, Entradas de Blog, Satelites

Pack de batería para Yaesu FT-60 FT-270 FT-250 y algunos vertex impreso en 3D y celdas 18650

06/04/2022 by LU9CNS Leave a Comment

En este post te quiero compartir la experiencia de fabricar un pack de batería para un Yaesu FT-250 por medio de una impresora 3D.

Desde hace unos años tengo un lote de equipos móviles de mano, algunos equipos que venían sin batería o bien con su pack de batería agotados.

Con un poco más de tiempo me puse a probar hace unos meses y descubrí que uno de los Yaesu FT-250 que tenía funcionaba bien pero tenía el pack de batería completamente agotado.

Batería original del Yaesu FT-250

Había visto unas publicaciones de alguien vendiendo unos packs impresos en 3D pero eran todos para FT-411 o 23R.

Investigando un poco más con Hugo Bianchi, LU6BHB, sobre esto y descubrimos que una persona ya había desarrollado un pack que iba para mi radio y una para la radio que tenía un amigo de Hugo.

Este pack de batería está pensado para imprimirse en una impresora 3D y utilizar celdas 18650.

Materiales para la construcción del pack

  • Impresora 3D
  • Macho de roscar
  • Tornillos de cabeza fresada correspondientes a la medida del macho
  • BMS para el control de carga de las celdas 18650
  • Celdas 18650
  • Cables finos para el conexionado
  • Papel españa fino para los terminales que van al radio
  • Papel españa grueso para los terminales de las celdas

Construcción del pack

Usando la impresora 3D que tenemos en el club nos pusimos a imprimir un packs para cada uno de nosotros.

El pack diseñado consta de dos partes:

  • El soporte para las pilas
  • El marco para evitar que los contactos no se salgan del soporte y el BMS

Ambas partes fueron impresas en PLA.

Se roscaron los agujeros para que los tornillos tengan mejor fijación y no deformar el plástico. En mi caso usé un macho de roscar M3 y los tornillos eran de cabeza fresada por 6mm.

Macho de roscar (fuera de foco) y tornillos con cabeza fresada.

Una vez verificados que haya quedado firme la parte superior con la inferior desarmamos para ponernos a construir los contactos.

Los contactos de las celdas los fabricamos con papel españa grueso que nos regaló un amigo tornero. Paso el dato por si alguno tiene un amigo tornero y le quiere manguear.

El papel españa grueso tiene un efecto memoria lo cual ofrece resistencia y nos garantiza que las celdas no se salgan del pack.

Los contactos que van al handy, los chiquitos, los hicimos con papel españa fino ya que no necesitamos resistencia en material sino todo lo contrario. Por el diseño que tiene requiere un material muy maleable.

Una vez que tenemos los terminales de las celdas listos como así también los que van al radio pasamos a armar el conexionado.

Conexionado interno

El conexionado interno lleva el siguiente esquema

Conexionado del BMS

No tiene mucho secreto y es bastante simple de conectar. El papel españa permite el soldado perfectamente.

En la siguiente imagen tienen el detalle de dónde va ubicado el BMS y cuáles son los terminales positivos y negativos que van al radio.

Una vez tenemos todos los terminales soldados y bien firmes procedemos a colocar el marco que evita que todo se mueva.

Prueba de funcionamiento y carga

Una cosa que descubrimos a los tumbos fue que los BMS guardan el último estado en que se encontraba.

Esto quiere decir que por defecto el BMS que compras necesitas resetearlo para que pueda funcionar. No es suficiente con poner las celdas con carga.

Para esto le das un poco de carga o bien, vía los terminales que van al radio o con un cargador externo externo conectado al radio.

Como este diseño no tiene terminales en la parte posterior, no se podrá usar la cuna de carga que tienen la mayoría de estas radios. Tendremos que si o si cargarlo via el puerto de toma de tensión de la radio.

Puerto para conectar un cargador externo sin necesidad de la cuna

Conclusiones finales

El modelo funciona bastante bien. En una de las impresiones tuvimos que lijar un poco las imperfecciones y para lograr un buen encastre con la radio.

Fue probado en un Yaesu FT-250, en un Yaesu FT-270 y en un VX-414 de vertex y en todos funcionó perfectamente.

No debería tener problemas para funcionar en un FT-60 u cualquier otro radio que use las baterías que usan los modelos indicados anteriormente.

Cualquier consulta a disposición en los comentarios.

Si por algún motivo los archivos dejan de estar disponibles para descargarlos en el sitio original, en este enlace tienen una copia de los mismos.

Te invitamos a seguirnos en nuestras redes sociales

InstagramYouTube

Filed Under: Electrónica, Entradas de Blog Tagged With: 3D, FT-250, FT-270, FT-60, vertex, VX-414, yaesu

Construcción Antena Dipolo para recepción de Satélites Meteorológicos NOAA (National Oceanic and Atmospheric Admninstration)

01/03/2022 by LU1DOO 8 Comments

Intentare en este articulo darte todos los conocimientos y la información necesaria para que puedas construir tu antena,para la recepcion de salitenites NOAA.

Con esta sencilla y económica antena, instalando un par de programas que menciono y te mostrare la configuración, podrás bajar y decodificar imágenes de los satélites meteorológicos NOAA.
La orientación de la antena en base a las pasadas de los satélites es Este-Oeste.
Al margen de que es solo la utilizaremos en recepción para este fin la ajustamos en 137.500Mhz.

Comenzamos por lo mas simple, que seria la construcción de la antena (Dipolo Rígido) para recepcionar en 137,500 MHz, para satélites NOAA.

Te mostrare 2 opciones una realizada con caño de cobre y otra con alambre galvanizado San Martin de 3 mm aprox de diámetro.

Plano para la construcción de la antena:

Plano para Antena NOAA, 137.50 MHz.

Lista de materiales necesarios:

  • 1,20 mts. de caño de cobre Ø 1/2´ o alambre galvanizado San Martin Ø 3 mm
  • 2 Prensa cables según elemento utilizado.
  • Caja eléctrica estanca de 9 x 9 x 5.5 cm. o similar.
  • Cable coaxial cantidad necesaria.
  • Adaptadores de fichas varias.

Siempre tene en cuenta que las medidas deben ser lo mas exactas posibles, generalmente cortar 2 o 3 cm de mas para poder hacer mas simple la calibración.

Como comente anteriormente te voy a mostrar las 2 versiones de la antena, con caño de cobre de refrigeración y la versión con alambre San Martin.

Ejemplo de construcción con caño de refrigeración.

Conexionado interno de ambas ramas del dipolo con el conector SO-239.

Antena, dipolo rígido para satélites NOAA en 137.50 MHz.
Vista del interior del conexionado de ambas ramas del dipolo utilizando caño de refrigeración y terminal SO239.

– Hacer los conexionados respetando las medidas de separación con la menor cantidad de elementos posibles. (Ej. cable, terminales eléctricos, Borneras, etc.) estos objetos hacen que se modifique la longitud total de el/los irradiantes, modificando la configuración de la antena.

– Tratar en lo posible soldar las conexiones, en lugar de presionarlas o poner conectores mecánicos (borneras por ejemplo).

Modelo ya terminado

Dejo modelo terminado con caño de PVC para poder realizar el montaje en el mastil.

Modelo ya emplazado en su mastil.

Aqui dejo imagen del modelo ya emplazao en su mastil.

Ejemplo de construcción con Alambre San Martin.

Vista del interior del conexionado de ambas ramas del dipolo utilizando alambre San Martin.
Modelo terminado aca se conecto con terminales de bornera para cable de 2,5mm y se omitio el conector SO 239 para conectar directamente el cable coaxil.
Modelo ya emplazado, no se llegan a ver bien las 2 ramas del dipolo.

Una vez construida la antena y orientada, en este caso utilizaremos un SDR donde sintonizaremos las frecuencias de los distintos satélites NOAA.

Este trabajo fue realizado Gracias a LU9AJM.

CREADO POR: LW9DSG – LU1DOO

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

InstagramYouTube
Como instalar un PL-259 en un cable RG-58
Aca les dejo un Blog con información relacionada

Si necesitas configurar Console para la recepción.

Configuración de Console para recepción automática de Satélites NOAA.

Filed Under: Articulos y guias, Electrónica, Entradas de Blog, Institución Tagged With: antenas, Dipolo, NOAA, satelites

Vertex VX-2200 y VX 2100 Reseteo de clave

09/05/2021 by LU9CNS 10 Comments

Como probablemente sepas si venis leyendo algunos posts del blog del Radio Club me divierte un poco jugar con Radios canaleras o también llamadas comerciales.

De los modelos más modernos con los que estuve experimentando están las VX-2200 y VX-2100 de Vertex. Estas radios son muy versátiles ya que tienen un puerto de accesorio en la parte posterior del equipo que, entre otras cosas, permite conectarlo a una PC u otro dispositivo para packet o APRS.

En varias oportunidades me crucé con radios que traian una contraseña cuando la quería programar. Esto se debe a que o bien las empresas que las usaban no querían que los usuarios las puedan modificar o bien, que la empesa que vendió las radios programadas quería volver a recibir dinero para una nueva programación.

Sin importar cual sea el motivo si queres programar una radio Vertex VX-2200 o VX-2100 y esta está protegido por una contraseña este post te puede ayudar.

Vertex VX-2200 VX-2100 reseteo de contraseña – Diagnóstico

Lo primero que tenemos que hacer es validar que el equipo tiene una contraseña de protección. Abrimos el software e programación y vamos a Radio y luego Upload para intentar descargar la configuración del equipo.

Si el equipo se encuentra protegido por una contraseña nos aparecerá la sigueinte pantalla

Vertex VX-2200 VX-2100 reseteo de contraseña – Solución

A menos que tengamos una vida para dedicarnos a adivinar la contraseña del equipo la opción que nos queda es «bajarle» al equipo un backup de otra radio que no tenga contraseña.

Tenes que asegurarte que el backup que le vas a bajar corresponde al mismo modelo del equipo para no tener problemas. Más abajo en este post te dejo algunos «backups» para que pruebes.

Una vez que tenemos un backup de otro equipo tenemos que seguir estos pasos para poder aplicarlos.

Vamos a Open, buscamos y abrimos el backup que tenemos para poder trabajar con el mismo.

Una vez abierto el backup tenemos que ir a Radio y luego a la opción Download para subirle a la radio la configuración que teníamos en el backup.

Una vez finalizado el proceso nos aparecerá el siguiente mensaje en el programa de configuración.

Para finalizar y validar el funcionamiento de este procedimiento tenemos que ir a Radio y luego dar clic en Upload.

Si todo salió bien te debería aparecer esto en la pantalla sin pedirte ninguna contraseña.

Backups de VX-2200 y VX -2100 sin contraseña

Los siguientes son enlaces para descargar backups de VX-2200 y VX-2100 por ahora solo de VHF ya que son los únicos a los que tuve acceso.

Vertex VX-2100-D0-50 (VHF 50 watts)

Vertex VX-2200-D0-50 (VHF 50 watts)

Filed Under: Electrónica, Entradas de Blog Tagged With: vertex, Vx-2100, vx-2200

Cambio de repetidora

04/04/2021 by LU9CNS 3 Comments

Colegas, les contamos que el 3 de abril realizamos el cambio de la repetidora de VHF del Radio Club por un equipo mucho más moderno.

La misma se encuentra con los parámetros 146.805 kHz -600 con Subtono 94.8.

Agradecemos reportes de funcionamiento y cualquier comnetario pertinente.

Muchas gracias.

Filed Under: Entradas de Blog

Motorola Radius SM50 caracteristicas y programacion

21/03/2021 by LU9CNS 6 Comments

Siguiendo con la serie de posts de programación de radios canaleras en este quiero cubrir el Motorola Radius SM50.

Hace un par de meses que Mauricio (L1AAX) me viene hablando muy bien de las radios Motorola Radius SM50 en general. Tanto me dio vueltas que me hice de una SM50 de VHF para probarla.

Lo primero que tengo que decir es que para una radio de 40 Watts de potencia tiene un tamaño muy reducido. Casi no tiene disipador por lo que me preocupa cuanta temperatura pueda levantar trabajando en cambios largos.

Motorola Radius SM50 – Características

La Motorola Radius SM50 es una radio que viene diseñada para VHF o UHF. Los rangos de frecuencia son:

  • VHF 136 – 156 MHz
  • VHF 150 – 170 MHz
  • UHF 450 – 470 MHz
  • UHF 470 – 490 MHz
Frente del Motorola Radius SM50

Izquiera VHF – Derecha UHF – Por LU1AAX

Como se puede ver algunos de estos modelos no están dentro del rango de aficionados, al menos de Argentina, por lo que para poder llevarlos hasta ahí hay que hacer algunas modificaciones.

En cuanto a potencia tenemos versiones de la radio que trabajan en 10-15 watts y hasta 40 watts. Estos parámetros también son ajustables via software.

La Motorola Radius SM50 tiene solamente dos canales. A primera vista puede ser muy limitado pero dependiendo el uso que se le quiera dar puede ser más que suficiente.

Por ejemplo se puede utilizar como nodo digital para packet o APRS. Si la idea es usar esta radio para este tipo de destino es una radio ideal ya que tiene un puerto de servicio detrás desde donde se puede manejar casi el 100% de la radio.

Puerto de servicio de la radio. Fuente de la imagen

Algo interesante de esta radio es que estando idle, solo prendida y sin transmitir, tiene un consumo de corriente de solo 300mA, lo que la convierte en un excelente equipo standalone para correr como digipeater.

También tenemos un consumo de 1.5A con el máximo de volumen en recepción y 12.5A de máxima corriente transmitiendo los 40 Watts.

Motorola Radius SM50 – Pinout y cable de programación

Si no tenes habilidades con electrónica podes comprar este cable 8 en 1 que soporta varias marcas de radio. Podes leer esta review sobre el cable de programacón Jiykr.

El siguiente es el esquema del cable de programación de esta radio. Al igual que vimos en el post de programación de radios canaleras se utiliza un conversor USB-TTL para esto.

En la imagen aparece el nombre del GM3XX pero funciona igual para el SM50 y para el SM120.

El pinout lo levanté de acá y de acá por si queres investigar algo más.

Motorola Radius SM50 – Programación

Para programar este radio vamos a necesitar utilizar un ambiente dosbox como ya vimos en el post sobre programación de radios canaleras.

Además de esto vamos a necesitar contar con un software de programación llamado SM50 de Motorla.

Por defecto esta radio no soporta trabajar en la banda de aficionados de VHF por lo que para que funcione tenemos que modificar unos parámetros hexadecimales de un archivo.

Para programar la radio lo primero que tenemos que hacer es leer la programación de la misma. Para esto presionamos la tecla F3 que nos llevará al menú de lectura de la radio.

Luego presionamos F2 para leer la configuración de la radio tal como se lee en la siguiente imagen

Si todo está correcto comenzará la lectura de la configuración de la radio.

Una vez finalizada la lectura de la radio procedemos a configurar los canales de la misma. Para esto volvemos al menú anterior presioanando la tecla ESC y luego presionamos la tecla F4.

Luego presionamos la tecla F5 para programar cada uno de los canales.

Configuramos los canales de acuerdo a lo que necesitamos para cada uno.

Luego volvemos al menú inicial presionando dos veces la tecla F10. Volvemos al menú de configuración presionando F3 y para programar la radio en sí presionamos la tecla F8.

Presionamos F2 para confirmar la programación de la radio.

Asi aparece en la pantalla la configuración de la radio.

Una vez finalizada la programación presionar F10 hasta que pida salir del programa.

Espero que este post te haya servido para conocer más sobre la Motorola Radius SM50, sus características y programación.

En otro post te voy a contar sobre la Motorola Radius SM120.

Filed Under: Entradas de Blog Tagged With: aprs, DOS BOX, motorola, packet, sm50

Como programar un Yaesu FTM-400

22/11/2020 by LU9CNS 7 Comments

En este post te quiero contar cómo programar una radio Yaesu FTM-400, de dónde descargar el software y los diferentes métodos para llevar la configuración del software a la radio.

Siguiendo con el post anterior relacioando a la versión de firmware de mi Yaesu FTM-400 quise repetir la experiencia de tener una radio completamente configurada antes de instalarla en el auto.

En mi caso mi mayor preocupación es tener las repetidoras locales con sus shifts y subtonos configurados para no volverme loco para operarlas cuando necesite.

Software de programación de Yaesu FTM-400

Para muchos programar una radio es una tarea compleja y en la mayoría de los casos se requiere la compra de cables y software de programación.

La buena noticia es que para la Yaesu FTM-400 no es necesario comprar ni cable ni software de programación. Lo mismo ocurre con la FTM-100.

Para que esto suceda, Yaesu pone a disposición de quienes posean una FTM-400 el software de programación llamado ADMS-7. El mismo puede ser descargado desde la página de la radio en el sitio de Yaesu.

Para poder correrlo necesitamos una computadora con sistema operativo Windows. La insalación no tiene complejidad ya que es del timpo siguiente, siguiente, fin.

El único detalle es que la versión del software que está publicada en el sitio requiere una versión de firmware 4.0 instalada en la radio. Al momento de la publicación de este post la útlima versión pública de firmware es la 4.4.

Preparar la configuración para la FTM-400

El software de programación tiene dos partes importantes. La primera es una especie de planilla donde se cargan todas las frecuencias y memorias de las repetidoras para cada una de las bandas.

Así mismo podemos definir las frecuencias HOME para cada banda lo que nos permite ir rápidamente a una frecuencia central y a partir de ahí movernos con el dial.

Lo más importante es la configuración de los parámetros de cada una de las repetidoras con sus subtonos, shifts y demás.

Configuración de las memorias con todos los parámetros

Por otro lado el otro punto importante es la configuracón general del equipo. Desde una única pantalla podemos definir:

  • Las funciones de los botones del micrófono
  • Formato de hora/fecha y huso horario
  • Unidades de métricas (KMs/h o Millas/h)
  • Funcionamiento del scan
  • Todos los parámetros de APRS

Como decía en el post anterior más que una radio parece una computadora. Tiene muchísimas funciones y parámetros de configuración que en caso de tener que hacerlas desde la radio nos tomaría muchísimo tiempo.

Por este motivo es que creo que invertir un rato más pensando las funciones y cómo queremos operar la radio en el software nos va a ahorrar muchísimo tiempo muerto frente a la radio.

Como bajar la configuración a un Yaesu FTM-400

Para mi sorpresa tenemos dos formas direrentes de bajar la configuración a la radio.

Ninguna de las dos funciona si antes no obtenemos información de configuración de la radio.

Las opciones aparecen desactivadas si antes no se descargan de la radio las configuraciones. Algo que es realmente molesto ya que la radio acaba de ser sacada de la caja y no tiene ninguna configuración adicional.

Esto nos fuerza a conectar la radio para descargar la configuración.

Yaesu nos fuerza a hacer esto para garantizar que los parámetros que vamos a enviar luego a la radio sean los correctos.

Para hacer esto necesitamos utilizar el cable SCU-20 que viene incluido en la radio.

Al conectarlo y observarlo desde el device manager en Windows nos vamos a dar cuenta que no es más que un cable basado en el típico cable prolific que hablamos en el post de programación de radios canaleras.

Como hacer la lectura de la radio va a ir en otro post ya que sino este va a quedar muy largo.

Una vez los datos fueron leidos la opción de enviar datos a la radio o a la memoria SD queda habilitada como se ve en la imagen que sigue.

Cómo programar la FTM-400 con una memoria SD

La primera forma de programar la radio es escribir la configuración, desde el software, a una memoria micro SD y luego insertar la memoria en la radio. Cada vez que la radio enciende, lee la configuración guardada en la memoria.

Simplemente damos clic en «Send Data to SD Card», seleccionamos la tarjeta de memoria donde irá destinada y luego dar clic en OK. Para validar que el archivo está correctamente grabado ir a Mi PC y luego a la unidad de la memoria.

Para que la radio lo tome debemos extraerla de la computadora y colocarla en el slot en el equipo, con el equipo apagado. Se debe hacer con el equipo apagado ya que la lectura de la memoria se ejecuta al iniciar el equipo.

Una vez colocada la memoria tenemos que forzar la lectura de la misma. Para esto tocamos el botón DISP/Setup y luego seguir los pasos que vemos a continuación.

Ir a la opción SD CARD
Seleccionar la opción Backup
Image 2020-11-22 at 7.03.14 PM.png
Seleccionar Read from SD
Seleccionar la opción ALL para bajar tanto las memorias como las configuraciones

Listo! el equipo debería reiniciarse y funcionar sin problemas.

Como programar una FTM-400 utilizando el cable de datos SCU-20

Para hacer la programación via cable, el mismo que vimos más arriba en el post, tenemos que dar clic a la opción de Send Data to FTM-400 y seguir los pasos que se muestran en la figura.

Luego tenemos que esperar que la configuración baje al equipo.

Una vez que finaliza el equipo se reinicia y vuelve con los parámetros que le pasamos por medio del cable.

Como programar un Yaesu FTM-400 – El resumen

Espero este post te haya ayudado a saber más sobre como programar un Yaesu FTM-400 y las opciones que tenes para poder hacerlo.

Queda pendiente el post que comenté más arriba sobre como hacer la lectura de la radio como fue prometido!.

Nos leemos pronto 73`s de LU9CNS

Filed Under: Entradas de Blog Tagged With: FTM-400, yaesu

Yaesu FTM-400 – como verificar la version de firmware

09/11/2020 by LU9CNS 2 Comments

En este post te quiero contar cómo verificar la versión de firmware de un FTM-400 de Yaesu y por qué deberías hacerlo.

Hace unas dos semanas compré un Yaesu FTM-400 que estaba seguro que venía con una versión muy vieja de firmware ya que generalmente quienes venden estos equipos no se preocupan por entregarlos con una versión actualizada del software.

Los FTM-400 de Yaesu son, por decirlo de alguna manera, una radio con una computadora encima. Tiene conexión bluetooth, permite utilizar un micrófono con accesorio una cámara de fotos que pueden ser enviadas por radio. Se entiende.

También trae un receptor de GPS el cual se utiliza para APRS, motivo principal por el cual compré la radio.

Como decía, mucho software para hacer funcionar todo esto. Como todos sabemos el software necesita actualizaciones. El firmware es el software de la radio y es por esto que tenemos que validar que estemos siempre con la última versión.

Como verificar la versión de firmware de un Yaesu FTM-400

Para verificar la versión de un Yaesu FTM -400 tenemos que seguir los siguientes pasos:

Con el equipo ya encendido mantener presionado el botón DISP/Setup

mantener presionado el botón DISP/Setup

Luego, con el control del dial moverse por el menú hasta la opción Reset/Clone y presionar el control de dial para ingresar.

Una vez dentro podemos ver la información del firmware en el margen superior derecho de la pantalla.

Para validar si hay nuevas versiones del firmware del equipo tenemos que ir a la página del FTM-400 en el sitio de Yaesu.

Espero este post te haya ayudado a conocer cómo verificar la versión de firmware del FTM-400. En otro post te voy a contar cómo hacer un upgrade de firmware del Yaesu FTM-400.

Filed Under: Entradas de Blog Tagged With: FTM-400, yaesu

Kenwood TK-840 caracteristicas y programacion

27/09/2020 by LU9CNS 2 Comments

Hace un par de semanas que me crucé con un TK-840 propiedad de LU1AAU. Un equipo compacto, canalero, para la banda de 70 centímetros de Kenwood.

Habiendo tenido éxito en la programación de algunos Vertex FTL-2011 y FTL-7011 le pedí a Ezequiel que me lo preste unas semanas para ver si podía programarlo y aprender algo en el camino.

Para mi sorpresa no había mucha información sobre el equipo, incluso el equipo propiamente dicho no tenía una etiqueta que lo identificará por lo que tuve que preguntar en el grupo Técnica LU en Faceboook. Por suerte pudieron indicarme qué modelo era y pude ponerme a trabajar.

TK-840 – Frente del equipo

Lo que pensé iba a ser algo fácil se convirtió en algo de varias semanas. A prueba y error, pude programarlo.

Publico este post para que si alguien más tiene que hacerlo no se vuelva loco como yo.

Kenwood TK-840 – Características

Este equipo resultó mucho más interesante que otrs equipos canaleros que tuve a mano. Estas son algunas de sus características:

  • 25 watts de potencia
  • 32 grupos o sistemas de canales
  • 250 canales por cada grupo
  • Display alfanumérico

El display alfanumério suma muchísimo en equipos con tantos canales. Como podes ver es un equipo bastante versátil.

De este equipo existen 4 modelos diferentes entre si dividos por rangos de frecuencia:

  • F1: 450 MHz – 488 MHz
  • F2: 488 MHz – 520 MHz
  • F3: 403 MHz – 430 MHz

Lo bueno del equipo es que desde el software de programación se pueden programar canales desde frecuencias que van desde 403 a 520 MHz sin importar el modelo con el que estemos trabajando.

Obviamente que si nos corremos basstante de frecuencia el equipo no va a rendir del mismo modo.

Como en la mayoría de los equipos canaleros de la época es imposible saber el rango de frecuencia del equipo desde la etiqueta.

No hay forma de saber el modelo del equipo desde la etiqueta

Para más información podes descargar el manual de usuario del TK-840 haciendo clic.

En definitiva, un muy buen equipo para algunas de los casos de uso que vimos en cómo programar radios canaleras:

  • Tener las frecuencias de las repetidoras cercanas
  • Nodos digitales para packet o APRS
  • Frecuencias de encuentros con amigos

Kenwood TK-840 – Pinout y cable de programación

Antes de pasar a la programación del equipo en si misma tenemos que conocer un poco más sobre el pinout del equipo y algunas precauciones a tener en cuenta.

En muchos de sus modelos, Kenwood, envía voltage al micrófono para algunas funciones especiales. La realidad es que si uno no conoce bien cómo es el pinout y cómo lo interpreta Kenwood podemos tener algunos problemas.

Pinout de la mayoría de los microfonos kenwood. Fuente qsl.net

El TK-840 tiene un socket de 6 pines y no tiene botonoes de UP/DOWN por lo que del esquema de más arriba tenemos que tomar los pines del 2 al 7 transformándose de 1 a 6.

Para poder programar el equipo es necesario contar con un cable de programación. El modelo del mismo es Kenwood KPG-4.

Como todo producto de este calibre tiene un precio elevado. Por lo que decidí fabricarlo yo mismo.

Inicialmente arranqué siguiendo la referencia del cable publicada en radioaficion.com sobre el tema pero decistí ya que sigue el diseño original del cable y contempla un conector DB9 por lo que iba a necesitar un puerto serie que no tengo.

Decidí buscar una altenativa utilizando un conversor USB-Serie y di con el diseño de DW1ZWS que si bien está pensado para el cable KPG-46 (RJ45 de 8 pines) los otros 6 pines completan el cable.

De todas formas si lo tuyo no es armar el cable y lo queres comprar podes buscarlo como KPG-4 en Mercadolibre, Ebay o incluso Aliexpress.

Kenwood TK-840 – Programación

El ambiente de programación

Para programar el equipo además del cable que vimos más arriba vamos a necesitar el software de programación KPG25D de Kenwood.

El KPG25D es un software de 1992 pensado para correr en computadoras de la época y con sistemas operativos DOS. Estes software es de 16 bits y no puede correr en los sistemas operativos modernos de 64.

La opción más simple para salvar este problema es correr el emulador DOS BOX y desde ahí lanzar el KPG25D. Lamentablemente no tuve suerte y no pude presentar de forma exitosa el puerto por o que el software no funcionó correctamente.

La opción que me quedaba era correr una máquina virtual de Virtual Box corriendo un DOS real y presentarle el puerto del cable de programación.

Esto funcionó perfectamente en mi caso corriendo Virtual Box en windows 10. Al ser DOS el sistema operativo que corremos los recursos de la misma son mínimos.

Con 32 megas de memoria RAM y 500 MB de disco estamos más que bien de recursos para correr el software.

Lo más importante es la presentación del puerto del cable serie en la maqúina virtual. Esto es necesario para el correcto funcionamiento del software de programación.

En mi caso presenté el COM3 al COM1 de la máquina virtual

La programación

Para programar el equipo debemos ejecutar el programa KPG25D desde DOS.

Pantalla inicial del software

Luego deberás elegir el modelo de la radio y dentro del subtipo elegir la opción SP que nos permitirá configurar el equipo con canales dentro de la banda de aficionados.

Selección del modelo

Luego tenemos que seleccionar un sistema y comenzar a cargar los detalles de cada canal como se muestra en la imagen.

Si cargamos la configuración de esta forma en el display solo veremos dos números. El primero es del del sistema y el segundo el del canal. Para sacar provecho del display alfanumérico tenemos que activar la opción de presentar el nombre del canal.

Luego de esto tenemos que subir la información al equipo. Para esto tenemos que seguir los pasos que se muestran en las imágenes.

Espero que te haya servido! 73´s de LU9CNS – Nicolás

Filed Under: Electrónica, Entradas de Blog Tagged With: DOS BOX, KPG25D, tk-840, Virtual Box

Como programar radios canaleras

21/09/2020 by LU9CNS 48 Comments

¡Este es un post en construcción!

En este post voy a contar algunas maneras de programar radios canaleras que tienen unas cuantas décadas y que, en la mayoría de los casos, el software está pensado para correr bajo DOS.

Este no es un post como los demás sino que va a ir evolucionando a medida que vaya encontrando nuevas formas de hacerlo. La idea es ir listando las diferentes formas y qué radio pudimos programar con cada una.

¿Qué son y para qué sirven las radios canaleras?

Las radios que conocemos como «canaleras» son radios generalmente pensadas para fines comerciales. Si pensamos en «para fines comerciales» tenemos que pensar en taxis, ambulancias o cualquier tipo de empresa que requeria, o requería, de comunicación radial a nivel de flota.

A medida que fueron pasando los años y ante el advenimiento de nuevas tecnologías de comunicación aplicadas a los negocios estas radios fueron quedando en desuso.

Entonces hoy podemos encontrar por muy poco dinero buenas radios con 4 o más canales que podemos emplear para los siguientes usos:

  • Nodos digitales (Packet o APRS)
  • Digipeaters
  • Tener una radio programado con una frecuencia de encuentros con amigos
  • Tener una radio programada con las frecuencias de las repetidoras que tenemos cerca
  • Tener una radio para pruebas y laboratorio

En el BARC los martes y jueves tenemos una rueda de amigos que hablamos 21.30 en 145.750 MHZ. La realidad es que somos varios que tenemos el equipo prendido en esa frecuencia, siempre llama alguien y siempre responde alguien.

Pero muchos tienen un solo equipo y no está QAP en esa frecuencia por lo que se pierden algunos llamados. Para este caso podemos tener uno de estos equipos canaleros clavados en 145.750 y estar siempre escuchando el llamado de algún colega.

Este caso, el de APRS en el auto (transmitiendo baliza) y el de tener un digipeater fueron los motivos por los que me metí con esto de las radios canaleras.

¿Cómo programar radios canaleras?

De momento solo conozco 2 si tomamos la idea de utilizar computadoras modernas.

  • Utilización de DOS BOX para emular DOS y correr el programa desde ahí.
  • Utilizar VirtualBox o VMware Player para correr un sistema operativo DOS y desde ahí correr el software.

No podemos dejar de nombrar la posibilidad de contar con una vieja PC con puerto serie corriendo DOS, Windows 98 e incluso Windows XP para correr el software en estas.

En mi caso no tengo lugar para poner una pc por lo que tengo que trabajar con una notebook relativamente nueva corriendo Windows 10 de 64 bits.

La mayoría de las personas debería estar en el mismo caso que yo a menos que dediquen espacio para esto.

Tanto DOS BOX o VirtualBox tienen ventajas y desventajas. Y la experiencia me muestra que no en todos los casos funcionan de la misma manera.

Desafíos de la programación de radios canaleras

Las computadoras modernas tienen varios problemas a la hora de pensar en programar radios canaleras viejas:

  • No tienen puertos serie
  • No pueden correr aplicaciones de 16 bits

Salvando el puerto serie

El tema del puerto serie es algo que podemos salvar bastante bien utilizando un conversor USB-Serie y un cable de programación de la marca/modelo necesarios.

La otra opción es utilizar un conversor USB-Serie, de los utilizados para programar arduino por ejemplo y armar tu propio cable de programación a partir de este.

El problema con esto es que en la mayoría de los casos los conversores USB-Serie están hechos con chips de muy baja calidad por lo que siempre tenemos problemas con los drivers para el sistema operativo.

Una vez que logramos hacer funcionar el conversor serie-usb se lo tenemos que presentar a alguna de las dos opciones que vimos antes, DOS BOX o virtual BOx.

Si van a comprar un conversor de acuerdo a las recomendaciones de Aldo, LU7HQW, el mejor chip es el PL2303 de la marca Prolific. En base a mi experiencia tuve más suerte con este que con el CP2102.

Salvando el sistema operativo

El segundo problema que te comentaba es que la mayoría de los sistemas operativos modernos son de 64 bits y prácticamente no tenemos forma de correr software de 16 bits sobre estos.

Para salvar el tema del sistema operativo tenemos la opción de correr emuladores de DOS y máquinas virtuales corriendo DOS. Las dos tienen ventajas y desventajas y la realidad des que no son 100% efectivas siempre.

Por ejemplo utilizando el emulador DOS BOX pude programar algunos equipos Vertex como los FTL-2011 pero no los VX-2500. Estos VX-2500 los pude programar desde VirtualBox pero no así a los FTL. Nadie dijo que esto iba a ser fácil.

Si vas a embarcarte en esto vas a tener que armarte de paciencia.

Programación con DOS BOX

Dos Box es un emulador de DOS que funciona bastante decente. Se descarga desde este enlace. Si bien no sacan versiones nuevas seguido sigue siendo vigente para lo que necesitamos.

Como dijimos, DOS BOX, nos permite emular DOS y correr aplicaciones 16 bits pensadas para este sistema operativo.

Para esto nos da la posibilidad de mapear (presentarle al emulador) tanto discos rígidos locales como así también puertos serie. Ambos clave para lo que queremos hacer que es programar las radios.

Dos Box – mapeo de puerto serie

Para poder programar la radio vamos a tener que presentarle de alguna forma al emulador el puerto serie que nos da el conversor USB-Serie.

Para esto desde el administrador de dispositivos de Windows vamos a la sección de puertos serie y buscamos el puerto de nuestro conversor. El objetivo de esto es encontrar el número de COM que está usando el Windows para este dispositivo.

  • En mi caso el COM es el COM10

Una vez que tenemos identificado el COM que nos asigna Windows vamos a tener que presentarle este puerto al emulador. Para esto tenemos dos opciones:

  • Configuramos la presentación del puerto en el inicio de DOS BOX
  • Configuramos la presentación del pueto desde la línea de comando

La primera opción, presentar el puerto desde el inicio, invoca tocar el archivo de configuración de DOS BOX para que tome la configuración que queremos. Abajo una captura de pantalla:

Mapeo del puerto desde el inicio

Esta forma de presentar el puerto tiene el problema que al cambiar el COM en Windows esto no va a ser válido y vamos a tener que cambiar un archivo de configuración y reiniciar DOS BOX para que tome los cambios.

El otro método, y el que prefiero, es el de presentar el puerto utilizando la línea de comando directamente con el DOS BOX ya arrancado.

La sintaxis de programación es la misma que la que utilizamos en el archivo de configuración.

comando para presentar el COM10 al COM1 del emulador

En el caso del ejemplo de arriba lo que estamos haciendo es presentar el COM10 como si fuera el puerto COM1 en el emulador. Es importante utilizar valores bajos de COM en el emulador, COM1 o COM2, ya que la mayoría de los softwares tan viejos solo reconocen estos dos puertos.

DOS BOX tiene también una consola donde podemos ver el resultado de los comandos que ejecutamos. Esta ventana se la conoce como Status Window.

Para el caso del mapeo del puerto podemos ver que el comando se ejecutó y que se está presentando el puerto en el emulador.

Una vez que tenemos esta confirmación tenemos que correr el software de programación.

DOS BOX – montado de discos locales

Para poder correr el software de programación vamos a tener que «montar» el disco del Windows para poder correr el software desde ahí.

Para esto Dos Box nos da la posibilidad de hacerlo por medio del comando mount.

Con este comando logramos montar el Disco C (donde está instalado DOS BOX)

Una vez montado el disco podemos ver el contenido del directorio utiliznado el viejo y conocido comando dir.

El comando dir nos permite ver el contenido del disco montado

En nuestro caso vamos a correr el CE5 que se utiliza para programar algunos modelos de radios Vertex.

CE5 coriendo en Dos Box

En la captura podemos ver que el software está apuntando al COM1 lo cual es correcto. Con esto ya podemos leer o escribir la programación que tenga la radio.

Presionando F5 podes leer la configuración del equipo. Mi recomendación es siempre hacer esto con una carga fantasma conectada. Por las dudas, ¿vió?.

Lectura de la programación del equipo
Configuración leida

Radios que pude programar desde DOS BOX

Este es, de momento, el listado de los equipos que pude programar con DOS BOX:

  • Vertex FTL-2011
  • Vertex FTL-7011

Radios que no pude programar con DOS BOX

Este es, de momento, el listado de los equipos que NO pude programar con DOS BOX:

  • Kenwood TK-840

Este es solo un resumen de programación desde DOS Box, seguramente publique un post dedicado al tema que seguramente será enlazado desde este.

Programación con VirtualBox

En progreso

Como programar radios canaleras – resumen

Espero que con este post, que nunca voy a terminar de escribir realmente, hayas podido descubrir cómo programar tu radio!

73’s de LU9CNS

Filed Under: Electrónica, Entradas de Blog Tagged With: DOS BOX, ftl-2011, ftl-7011, tk-840, Virtual Box

  • Page 1
  • Page 2
  • Next Page »

Primary Sidebar

Seguinos

Descargá tu QSL o Certificado

Buscar

Ultimos Posts

  • Cómo cargar memorias en equipos BAOFENG.
  • Instalación y configuración Virtual cable y WXtoimg para la recepción automática imágenes de Satélites NOAA.
  • Antena FlowerPot VHF – UHF
  • TEP en 6m desde Buenos Aires
  • Guia Basica Radioaficionado
  • SDR On Line
  • Nuevo curso de radioaficionado
  • Pack de batería para Yaesu FT-60 FT-270 FT-250 y algunos vertex impreso en 3D y celdas 18650
  • Configuración de Console para recepción automática de Satélites NOAA.
  • Como instalar un PL-259 en un cable RG-58

Servicios

  • Curso de radioaficionado
  • Trámites
  • Renovación de Licencias
  • Repetidora VHF
  • Contacto

Categorías

  • Actividades
  • Articulos y guias
  • Baofeng
  • Electrónica
  • Entradas de Blog
  • Institución
  • Noticias
  • Satelites
  • Trámites

Footer

Servicios

  • Curso de radioaficionado
  • Trámites
  • Renovación de Licencias
  • Repetidora VHF
  • Contacto

Buenos Aires Radio Club – LU4BB

José Cubas 2676
Ciudad Autónoma de Buenos Aires
Código Postal: C1419GML
Villa Pueyrredon
Teléfono Fijo: (011) 5353-9418



Horario de atencion

Miércoles de 21:00 a 23:45
Viernes de 21:00 a 23:45

Copyright © 2022 · News Pro on Genesis Framework · WordPress · Log in
