Pack de batería para Yaesu FT-60 FT-270 FT-250 y algunos vertex impreso en 3D y celdas 18650

06/04/2022 by LU9CNS Leave a Comment

En este post te quiero compartir la experiencia de fabricar un pack de batería para un Yaesu FT-250 por medio de una impresora 3D.

Desde hace unos años tengo un lote de equipos móviles de mano, algunos equipos que venían sin batería o bien con su pack de batería agotados.

Con un poco más de tiempo me puse a probar hace unos meses y descubrí que uno de los Yaesu FT-250 que tenía funcionaba bien pero tenía el pack de batería completamente agotado.

Batería original del Yaesu FT-250

Había visto unas publicaciones de alguien vendiendo unos packs impresos en 3D pero eran todos para FT-411 o 23R.

Investigando un poco más con Hugo Bianchi, LU6BHB, sobre esto y descubrimos que una persona ya había desarrollado un pack que iba para mi radio y una para la radio que tenía un amigo de Hugo.

Este pack de batería está pensado para imprimirse en una impresora 3D y utilizar celdas 18650.

Materiales para la construcción del pack

  • Impresora 3D
  • Macho de roscar
  • Tornillos de cabeza fresada correspondientes a la medida del macho
  • BMS para el control de carga de las celdas 18650
  • Celdas 18650
  • Cables finos para el conexionado
  • Papel españa fino para los terminales que van al radio
  • Papel españa grueso para los terminales de las celdas

Construcción del pack

Usando la impresora 3D que tenemos en el club nos pusimos a imprimir un packs para cada uno de nosotros.

El pack diseñado consta de dos partes:

  • El soporte para las pilas
  • El marco para evitar que los contactos no se salgan del soporte y el BMS

Ambas partes fueron impresas en PLA.

Se roscaron los agujeros para que los tornillos tengan mejor fijación y no deformar el plástico. En mi caso usé un macho de roscar M3 y los tornillos eran de cabeza fresada por 6mm.

Macho de roscar (fuera de foco) y tornillos con cabeza fresada.

Una vez verificados que haya quedado firme la parte superior con la inferior desarmamos para ponernos a construir los contactos.

Los contactos de las celdas los fabricamos con papel españa grueso que nos regaló un amigo tornero. Paso el dato por si alguno tiene un amigo tornero y le quiere manguear.

El papel españa grueso tiene un efecto memoria lo cual ofrece resistencia y nos garantiza que las celdas no se salgan del pack.

Los contactos que van al handy, los chiquitos, los hicimos con papel españa fino ya que no necesitamos resistencia en material sino todo lo contrario. Por el diseño que tiene requiere un material muy maleable.

Una vez que tenemos los terminales de las celdas listos como así también los que van al radio pasamos a armar el conexionado.

Conexionado interno

El conexionado interno lleva el siguiente esquema

Conexionado del BMS

No tiene mucho secreto y es bastante simple de conectar. El papel españa permite el soldado perfectamente.

En la siguiente imagen tienen el detalle de dónde va ubicado el BMS y cuáles son los terminales positivos y negativos que van al radio.

Una vez tenemos todos los terminales soldados y bien firmes procedemos a colocar el marco que evita que todo se mueva.

Prueba de funcionamiento y carga

Una cosa que descubrimos a los tumbos fue que los BMS guardan el último estado en que se encontraba.

Esto quiere decir que por defecto el BMS que compras necesitas resetearlo para que pueda funcionar. No es suficiente con poner las celdas con carga.

Para esto le das un poco de carga o bien, vía los terminales que van al radio o con un cargador externo externo conectado al radio.

Como este diseño no tiene terminales en la parte posterior, no se podrá usar la cuna de carga que tienen la mayoría de estas radios. Tendremos que si o si cargarlo via el puerto de toma de tensión de la radio.

Puerto para conectar un cargador externo sin necesidad de la cuna

Conclusiones finales

El modelo funciona bastante bien. En una de las impresiones tuvimos que lijar un poco las imperfecciones y para lograr un buen encastre con la radio.

Fue probado en un Yaesu FT-250, en un Yaesu FT-270 y en un VX-414 de vertex y en todos funcionó perfectamente.

No debería tener problemas para funcionar en un FT-60 u cualquier otro radio que use las baterías que usan los modelos indicados anteriormente.

Cualquier consulta a disposición en los comentarios.

Si por algún motivo los archivos dejan de estar disponibles para descargarlos en el sitio original, en este enlace tienen una copia de los mismos.

Te invitamos a seguirnos en nuestras redes sociales

InstagramYouTube

Filed Under: Electrónica, Entradas de Blog Tagged With: 3D, FT-250, FT-270, FT-60, vertex, VX-414, yaesu

Programar Vertex VX-3200 en banda de aficionados

06/06/2021 by LU9CNS 2 Comments

Siguiendo con mis aventuras de sacarle el jugo a radios comerciales o canaleras que arrancó acá hoy me tocó jugar con un VX-3200 de Vertex.

El Vertex VX-3200 es un radio que no está pensado para funcionar en la banda de aficionados de, al menos, Argentina ya que su rango de frecuencia de fábrica es de 148 a 174 en uno de sus modelos.

Para clarificarlo, en la banda de VHF, el VX-3200 de Vertex tiene 2 versiones:

  • 134-160MHz
  • 148-174MHz

Como pasa en muchos de los modelos de Vertex a simple vista no podemos ver qué versión de equipo tenemos adelante a menos que lo conectemos a una computadora con el software de programación.

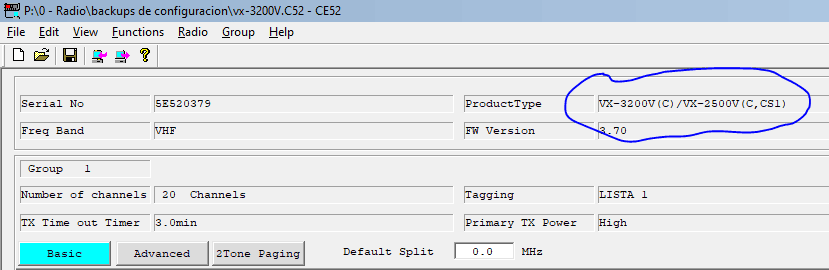

En la imagen que sigue podemos ver que tenemos conectado un VX-3200v del tipo C el cual va de 148 a 174MHz en el rango de fábrica.

Ahora bien ¿qué podemos hacer para programar un Vertex VX-3200V en la banda de aficionados?

Programar Vertex VX-3200v en banda de aficionados

Lo primero que tenemos que tener es el cable de programacón de la radio, que en general es igual a todos los cables de programación de vertex que tienen un puerto RJ-45.

Lo segundo que tenemos que tener es una versión igual o superior a 4.5 del software de programacón de la radio. El software de programación de la VX-3200 de Vertex es el CE52.

En mi caso la versión es la 4.5 del CE52E

Más allá de tener una versión actualizada del software para poder programar la radio fuera de banda, o dentro de la banda de aficionados, tenemos que lanzar el mismo en lo que se conoce como modo fabricante.

Para esto lo mejor es crear un acceso directo con la sentencia -m al finalizar como se muestra en la figura que sigue.

Al ejecutar el software con la sentencia -m le pedimos al mismo que se ejecute en modo fabricante.

Al contrario de lo que sucedía antes, al lanzar el programa con la sentencia -m el software te pedirá una contraseña para permitirte manipular el equipo fuera de los rangos especificados en fábrica.

Si llegaste hasta acá bien y te pide la contraseña la misma es ansho-bango. Al ingresarla correctamente nos permitirá acceder al software como de costumbre. A simple vista es todo igual.

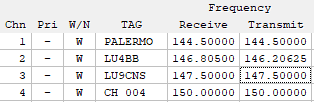

Pero al estar en un modo de fabricante podremos poner nuestro equipo en la banda de aficionados como se muestra en la imagen que sigue.

Si no te deja ingresar una frecuencia dentro del rango de aficionados algo no salió bien.

Revisa el parámetro -m y asegurate que te pida la contraseña para poder hacer el trabajo que necesitamos.

Cualquier duda que tengas me dejas un comentario debajo.

Nos leemos pronto.

Nicolás

73 de LU9CNS

Filed Under: Articulos y guias Tagged With: vertex, vx-3200

Vertex VX-2200 y VX 2100 Reseteo de clave

09/05/2021 by LU9CNS 10 Comments

Como probablemente sepas si venis leyendo algunos posts del blog del Radio Club me divierte un poco jugar con Radios canaleras o también llamadas comerciales.

De los modelos más modernos con los que estuve experimentando están las VX-2200 y VX-2100 de Vertex. Estas radios son muy versátiles ya que tienen un puerto de accesorio en la parte posterior del equipo que, entre otras cosas, permite conectarlo a una PC u otro dispositivo para packet o APRS.

En varias oportunidades me crucé con radios que traian una contraseña cuando la quería programar. Esto se debe a que o bien las empresas que las usaban no querían que los usuarios las puedan modificar o bien, que la empesa que vendió las radios programadas quería volver a recibir dinero para una nueva programación.

Sin importar cual sea el motivo si queres programar una radio Vertex VX-2200 o VX-2100 y esta está protegido por una contraseña este post te puede ayudar.

Vertex VX-2200 VX-2100 reseteo de contraseña – Diagnóstico

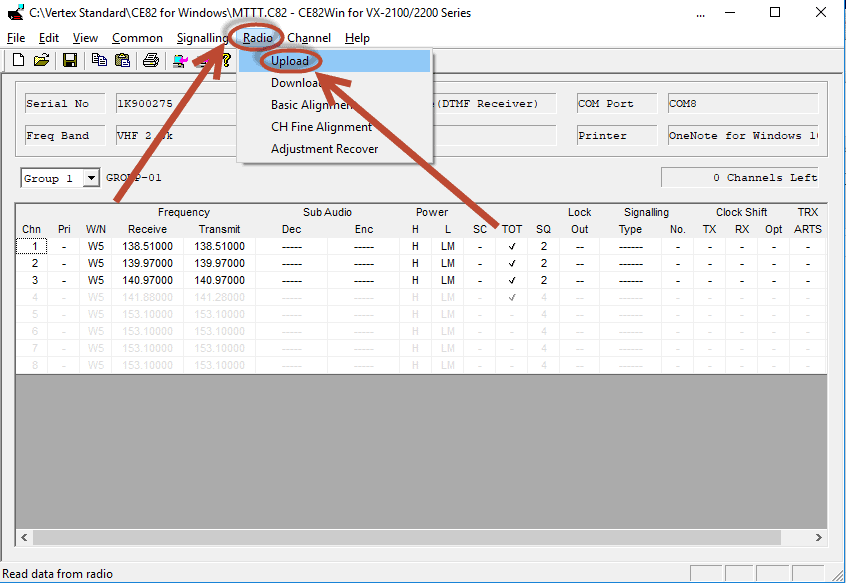

Lo primero que tenemos que hacer es validar que el equipo tiene una contraseña de protección. Abrimos el software e programación y vamos a Radio y luego Upload para intentar descargar la configuración del equipo.

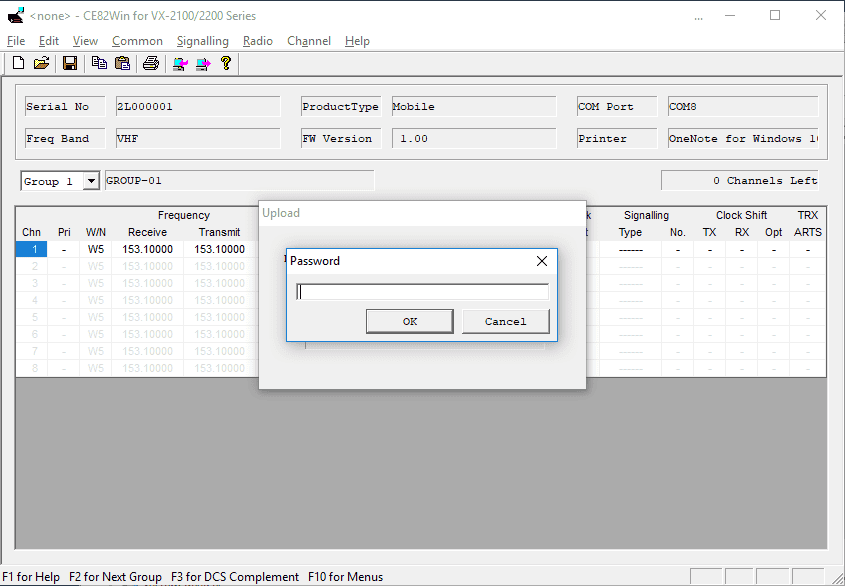

Si el equipo se encuentra protegido por una contraseña nos aparecerá la sigueinte pantalla

Vertex VX-2200 VX-2100 reseteo de contraseña – Solución

A menos que tengamos una vida para dedicarnos a adivinar la contraseña del equipo la opción que nos queda es «bajarle» al equipo un backup de otra radio que no tenga contraseña.

Tenes que asegurarte que el backup que le vas a bajar corresponde al mismo modelo del equipo para no tener problemas. Más abajo en este post te dejo algunos «backups» para que pruebes.

Una vez que tenemos un backup de otro equipo tenemos que seguir estos pasos para poder aplicarlos.

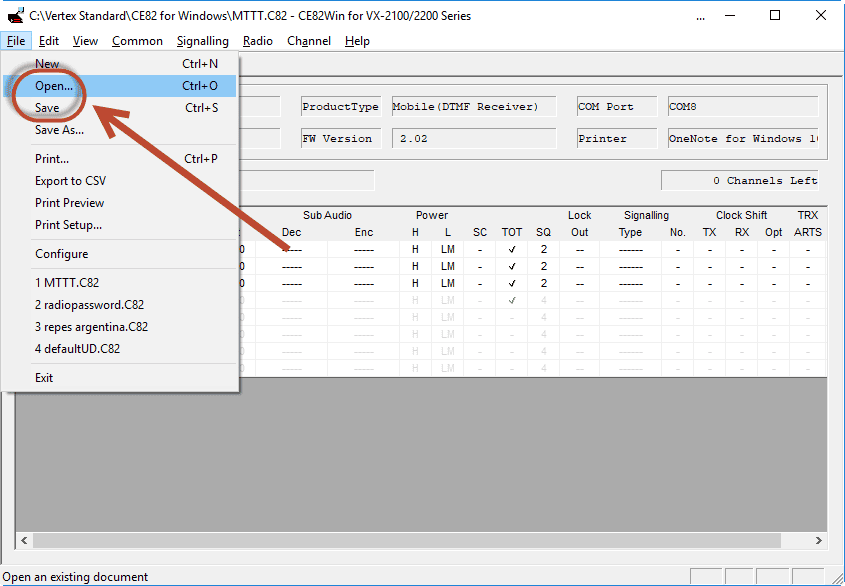

Vamos a Open, buscamos y abrimos el backup que tenemos para poder trabajar con el mismo.

Una vez abierto el backup tenemos que ir a Radio y luego a la opción Download para subirle a la radio la configuración que teníamos en el backup.

Una vez finalizado el proceso nos aparecerá el siguiente mensaje en el programa de configuración.

Para finalizar y validar el funcionamiento de este procedimiento tenemos que ir a Radio y luego dar clic en Upload.

Si todo salió bien te debería aparecer esto en la pantalla sin pedirte ninguna contraseña.

Backups de VX-2200 y VX -2100 sin contraseña

Los siguientes son enlaces para descargar backups de VX-2200 y VX-2100 por ahora solo de VHF ya que son los únicos a los que tuve acceso.

Vertex VX-2100-D0-50 (VHF 50 watts)

Vertex VX-2200-D0-50 (VHF 50 watts)

Filed Under: Electrónica, Entradas de Blog Tagged With: vertex, Vx-2100, vx-2200
