Videos Taller de Electrónica

13/08/2022 by LU1DOO 3 Comments

01. Herramientas Básicas para trabajar en Electrónica.
02. Uso básico del soldador.
03. El circuito mas básico: Batería y carga (lamparita).
04. Componentes Pasivos: Resistencias, Capacitores e Inductores.
05. Tensión Alterna y Transformadores (potencia, tensión eficaz, de pico y pico-a-pico).
06. Transformadores. Relación de Impedancias.
07. Diodos rectificadores.
08. Determinando la cantidad de vueltas en un transformador toroidal.
09. Rectificador de media onda y onda completa en el osciloscopio.
10. Haciendo un capacitor variable para nuestra radio Galena.
11. Analizamos con un SDR el comportamiento del circuito LC paralelo que usaremos en nuestra Galena.
12. Analizando la piedra galena como detector y la radio a cristal finalmente armada.

Estén atentos se vienen videos muy muy buenos!!!!!

Estos videos son gracias a Nestor LU7BB.

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

InstagramYouTube

Filed Under: Articulos y guias, Electrónica, Entradas de Blog

Cómo cargar memorias en equipos BAOFENG.

18/05/2022 by LU1DOO 5 Comments

Intentaré explicarte lo más simple para que puedas configurar tu Handy con las repetidoras que necesites, o bien para las frecuencias que necesites.

Para realizar esta configuracion vamos a necesitar:

  • Handy Baofeng.
  • Cable de datos para BAOFENG.
  • Computadora con credenciales de Administrador.

Respecto al cable de datos, tenes 2 opciones:

  • Fabricar el cable (no es muy difícil).
    • Placa USB a Serial CP2102 (son para arduino).
    • Ficha mini plug 3.5 stereo macho.
    • Ficha mini plug 2,5mm stereo macho.
    • Cable de 3 hilos largo necesario. (el cable de teclado o mouse, funcionan muy bien).
  • Recurrir a Mercado Libre.

OPCION 1: Como armar cable de datos para BAOFENG.

Aca vemos el PinOut de las fichas que van al Handy como asi tambien a la placa USB-SERIAL Lo bueno de estas placas es que no requieren instalar Drivers, por lo menos en Windows 10.
Aca vemos el PinOut de los las fichas que van al Handy como asi tambien a la placa USB-SERIAL, Lo bueno de estas placas es que no requieren instalar Drivers, por lo menos en Windows 10.

OPCION 2 Cable comprado por Mercado Libre.

Este cable ya esta listo solo resta conectar el handy con la PC.

Una vez que tenemos resuelto el tema del cable nos ocuparemos del software necesario para poder configurar los equipos.

En este caso vamos a utilizar un software llamado CHIRP, el cual es compatible con casi todas las marcas de equipos, aunque en este caso nos enfocaremos en los Baofeng.

Descarga de CHIRP:

Para equipos con Windows – Linux – Mac: http://trac.chirp.danplanet.com/chirp_daily/LATEST

Los usuarios de Windows querrán el archivo installer.exe
Los usuarios de MacOS querrán la aplicación diaria unificada y deberían ver la página de consejos de MacOS para obtener más información sobre cómo Apple ha hecho la vida difícil.
Los usuarios de Linux querrán el archivo tar.gz o el archivo Flatpak

Antes de comenzar a ejecutar Chirp debemos verificar que numero de puerto COM el equipo asigno a nuestro cable de datos.

Para verificar eso, nos vamos al Administrador de Dispositivos de nuestro equipo, en caso de Windows 10 (Click Derecho en el Logo de Windows y seleccionamos Administrador de Dispositivos).

Ahora nos concentramos en PUERTOS (COM y LPT)

Administador de Dispositivos – Windows 10
En este caso vemos los puertos pero no he conectado aun la placa USB-SERIAL.

Una Vez conectada la placa vereremos lo siguiente.

Ahora sabemos el puerto COM que está configurado el adaptador USB – Serial

Una vez que sabemos el puerto e instalamos el Chirp (no es mas que dar clik en siguiente hasta que se termine de instalar…..

OJO!!!! no pone el icono en el escritorio, lo tenemos que ir a buscar a la ruta donde se instaló, generalmente es C:\Program Files (x86)\CHIRP y buscamos el archivo CHIRPW.EXE tiene la imagen de un puerto DB9 (serial).

Ahora si… ejecutamos CHIRP.

Conectamos el cable de comunicación y encendemos el equipo.

Vamos a la solapa «radio» , opción » Descargar desde radio»

  • PORT: Seleccionamos el puerto que nos asigno el equipo a la placa USB-Serial.
  • VENDOR: Seleccionamos BAOFENG.
  • MODEL: Seleccionamos el Modelo a Configurar.
La imagen tiene un atributo ALT vacío; su nombre de archivo es image-1.png

Una vez que elegimos dicha opción ,nos traerá toda la configuración del equipo conectado y seleccionado.

Observamos 2 solapas principales: «Memorias » y «Settings»

En la solapa de «Memorias» configuramos frecuencias, nombre, subtonos, offset, modo, potencia.

En este ejemplo configuramos los canales de los «TALKABOUT»

Guardamos este perfil, así de esta manera tenemos la configuración en un archivo .img

En la solapa «Settings» tenemos distintas opciones donde podemos setear desde el tiempo de iluminación del display, colores del mismo, idioma, nombre o distintiva cuando lo encendemos, prioridad de los canales, potencias, anchos de banda, etc.

Un punto importante, por si quieren configurar otro equipo con la misma configuración, si no tienen el mismo «Firmware», cuando envíen la configuración al equipo, le mostrará un cartel de «error», en este caso deberán bajar la imagen del equipo a configurar y replicar manualmente la configuración de «Settings», no así las frecuencias, que con botón derecho «select all» «copian»y «pegan» todas las frecuencias en el nuevo equipo.

Una vez que tenemos toda la configuración lista, grabamos y recién en ese momento volvemos a la solapa «radio» opción «subir a radio»

Saldrá nuevamente la ventana de puerto COM /equipo/modelo y damos OK.

Vamos a observar, ya sea cuando subimos o bajamos información al equipo que titila el led de TX/RX.

Cuando termine de pasar toda la configuración desde el CHIRP al equipo, se reinicia automáticamente el equipo.

Cuando encendemos debería mostrar todo lo que configuramos.

Te dejo un .csv con frecuencias de Talkabout y de PNA (Prefectura Naval Argentina) 09, 12, 14, 15, 16, 71

Prefectura-Naval-ArgentinaDescarga

Queremos agradecer a Darío Ezequiel Esposito fututo LU que se tomo el trabajo de hacer el csv para esta publicación.

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

InstagramYouTube

CREADO POR: LU1DOO – LW9DSG

Filed Under: Articulos y guias, Baofeng, Electrónica Tagged With: baofeng, CHIRP

Antena FlowerPot VHF – UHF

14/05/2022 by LU1DOO 19 Comments

Uno de los primeros pasos es la construcción de antena básica, simple y económica para hacer, generalmente para poder jugar un poquito más con los queridos equipos Baofeng.

Antes de comenzar con la construcción tener un lugar despejado y con todas las herramientas necesarias para la construcción.

Te recomiendo que primero des una leída completa del blog y luego haces el paso a paso.

Materiales Necesarios:

  • 1,5 mts. caño de agua 3/4 ( en lo posible un extremo roscado).
  • 3 mts. Cable Coaxial RG58 (50 Ω ).
  • 1 Tapa para caño de agua 3/4.
  • Papel Aluminio de Cocina.
  • 4 Precintos plásticos de 2,5 mm.
  • 1 Ficha Pl259 para RG58.
  • 1 Adaptador SO239 a SMA.
  • Termocontraible 15 mm.
  • Adaptador SO239 a SMA -F

Herramientas necesarias:

  • Taladro.
  • Mecha metal de 8mm.
  • Lápiz.
  • Alicate.
  • Cutter.
  • Soldador y estaño.
  • Metro.
  • Cinta aisladora.
  • Tester o multímetro.

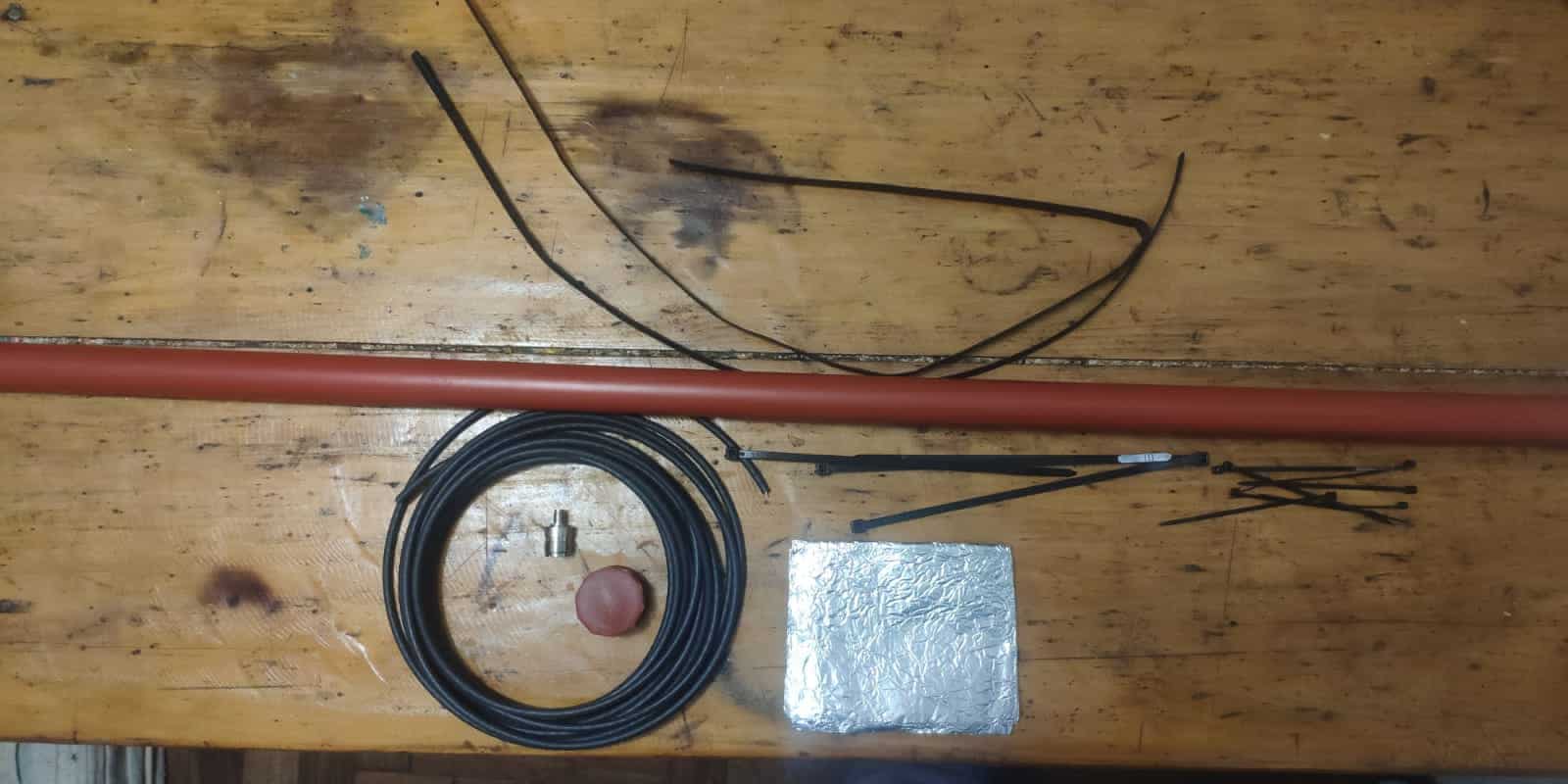

Materiales necesarios para fabricar la antena.

Paso Nro. 1

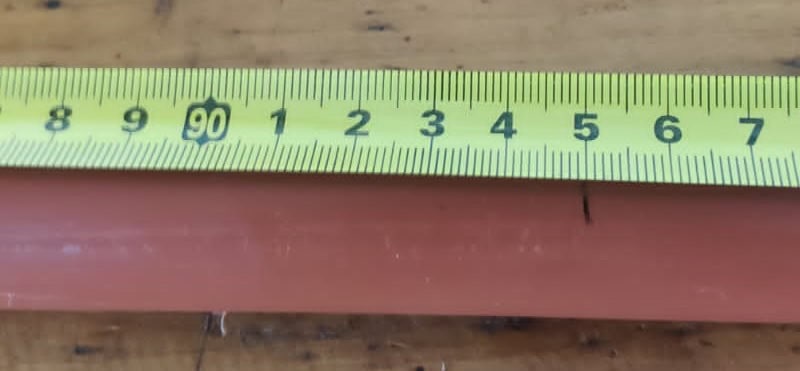

Desde el extremo roscado del caño medimos 95 Cm y realizamos una marca, para luego perforar solo una pared del caño.

Paso Nro 2.

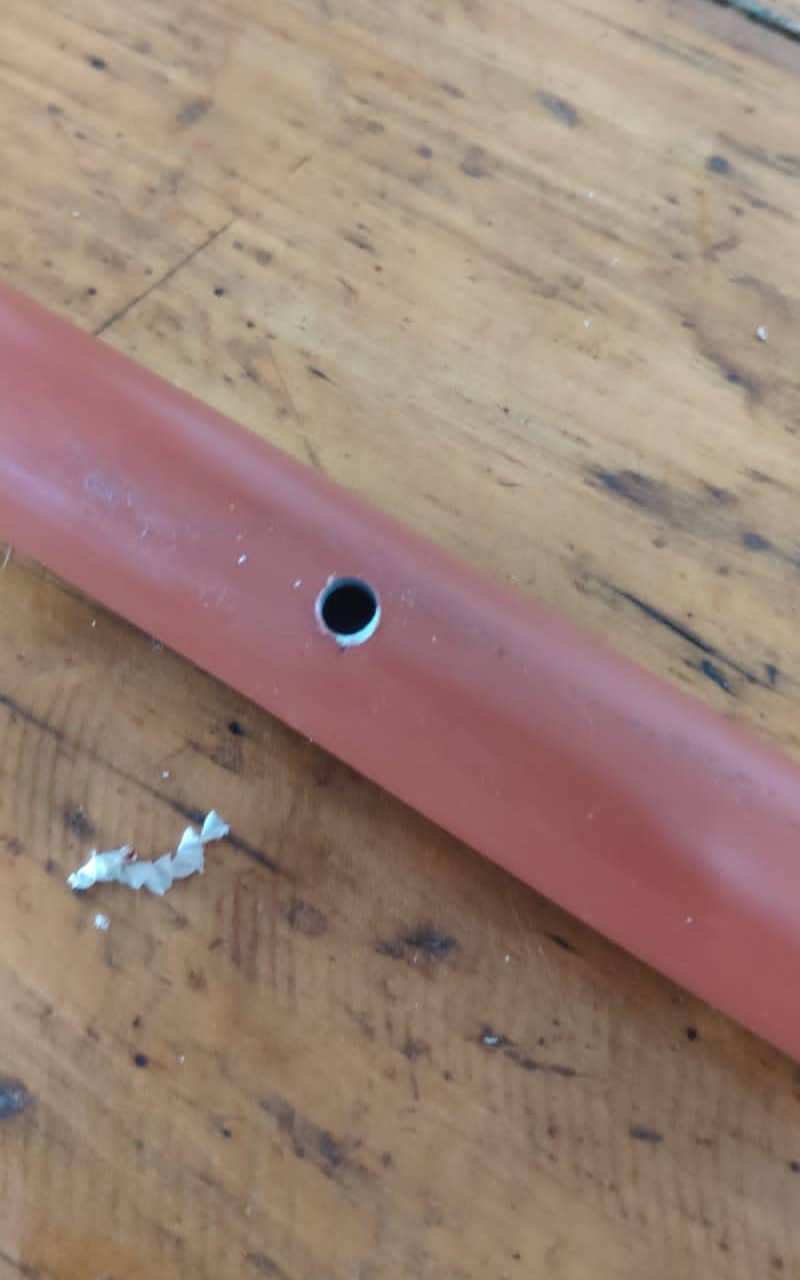

Realizamos perforación con la mecha de 8mm en una sola pared del caño.

Paso Nro. 3

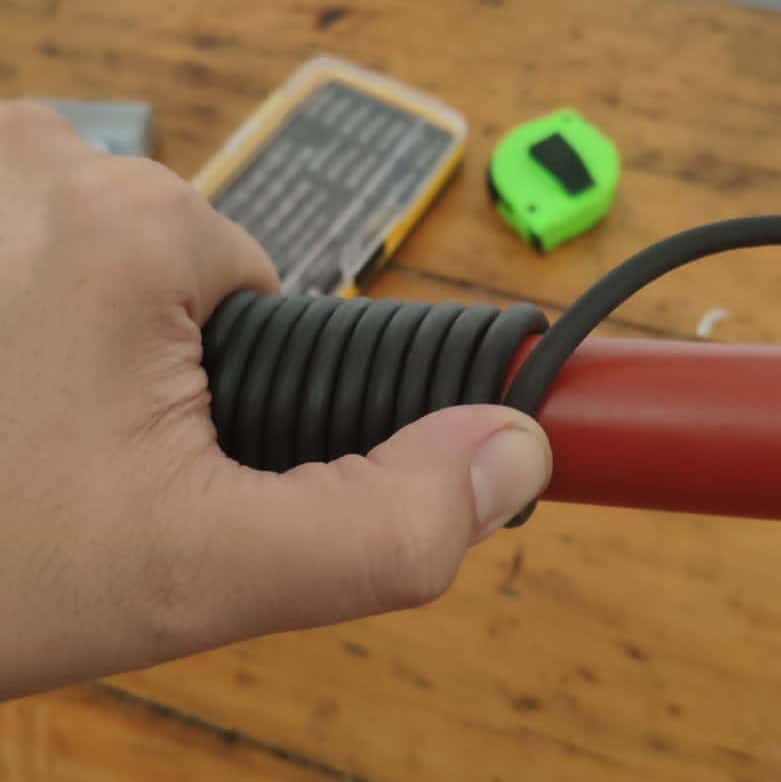

Desde la primer perforación damos hacia abajo 10 vueltas con el cable alrededor del caño y realizamos una marca en línea con la primer perforación.

Paso Nro. 4.

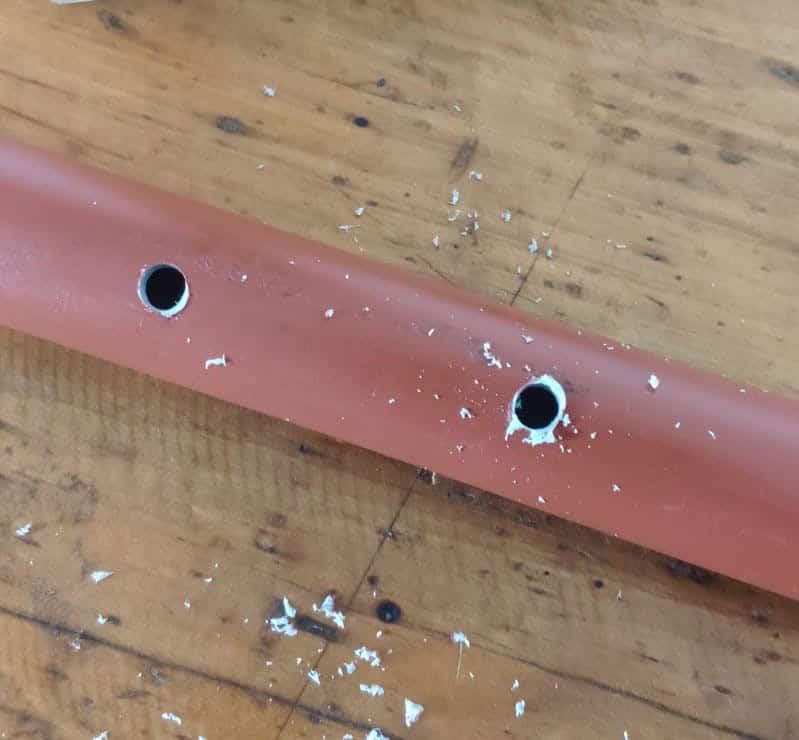

Realizamos una segunda perforación en linea a la primera y en solo una pared del caño.

Por un momento dejamos de lado el caño y comenzaremos a trabajar con el cable RG58.d(

Paso Nro. 5.

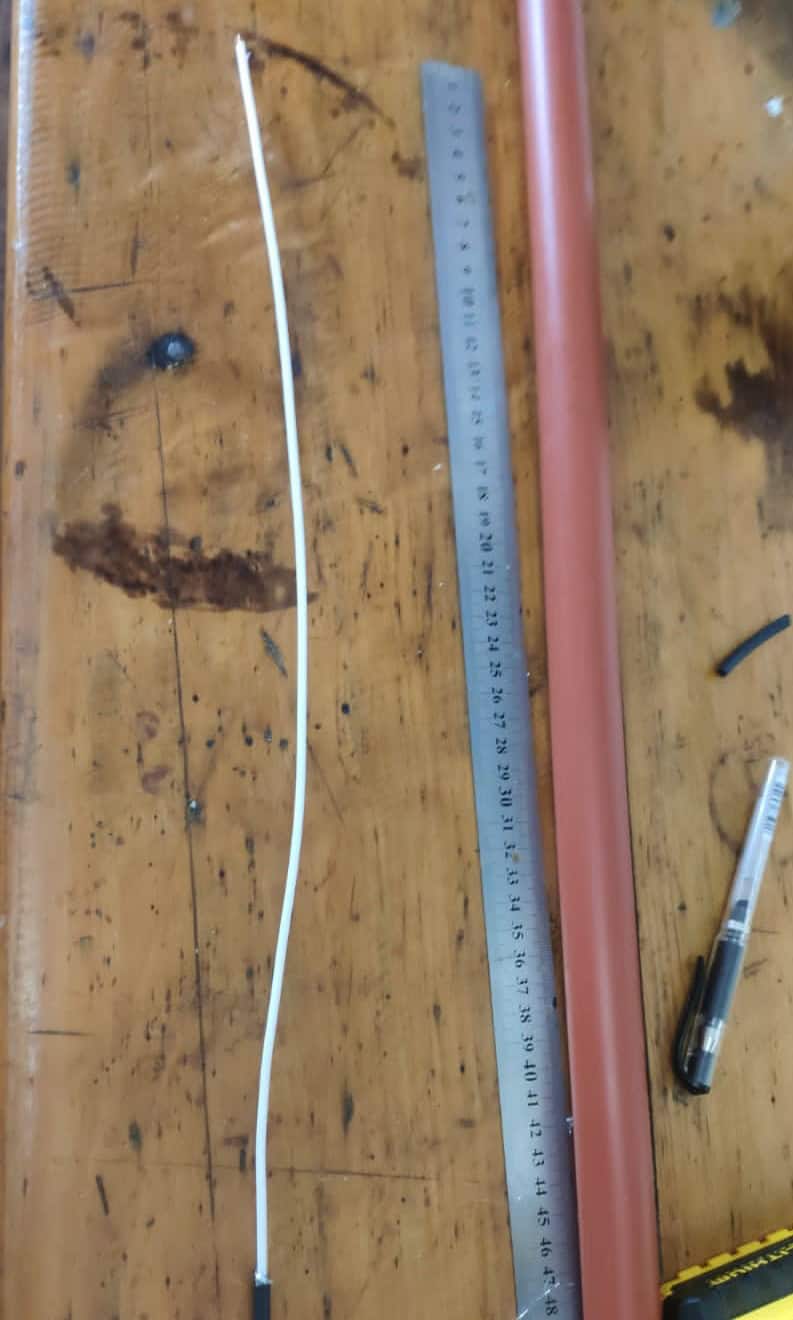

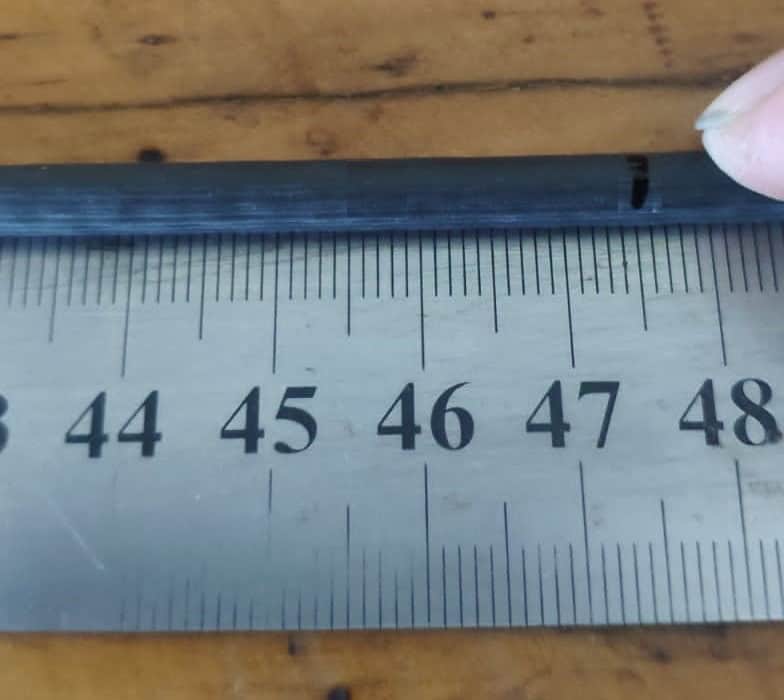

Desde un extremo del cable medimos 45,7 cm (aunque seria bueno tomar 47cm para luego hacer los ajustes.

Paso Nro. 6.

Debe quedar solo el aislante del vivo con el vivo en el interior.

Paso Nro. 7.

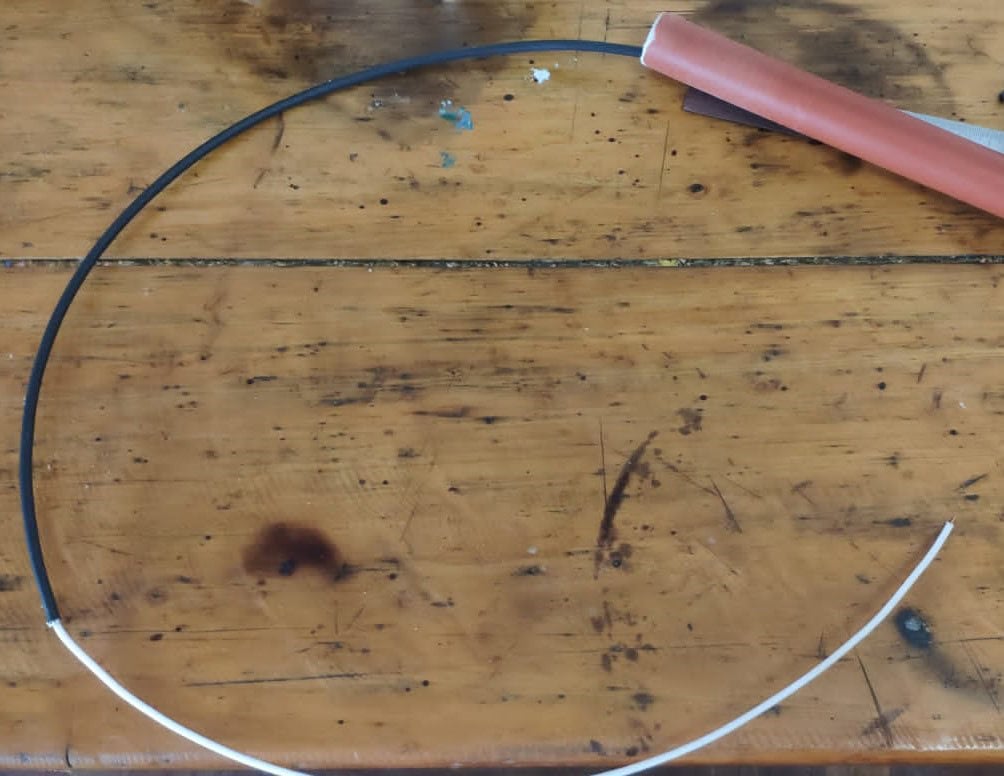

Por la primera perforación del caño pasamos la parte pelada del RG58 hacia la parte mas larga del caño

Paso Nro. 8.

Nos tendría que quedar de esta forma.

Paso Nro. 9.

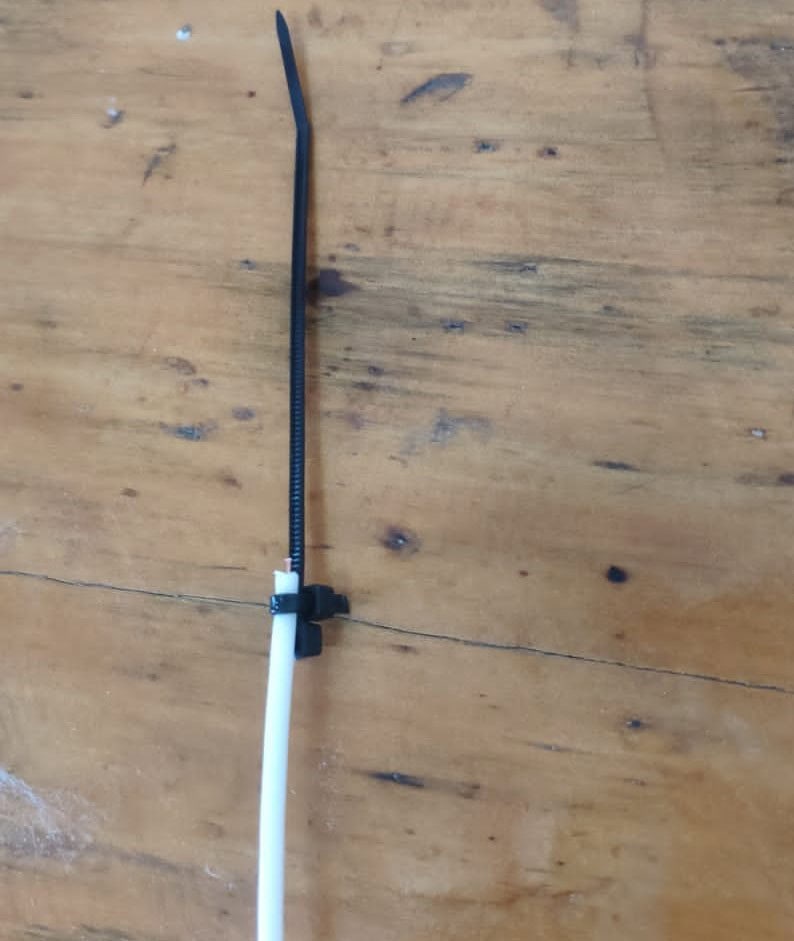

Con 2 precintos vamos a fabricar la traba del extremo del RG58.

Paso Nro. 10.

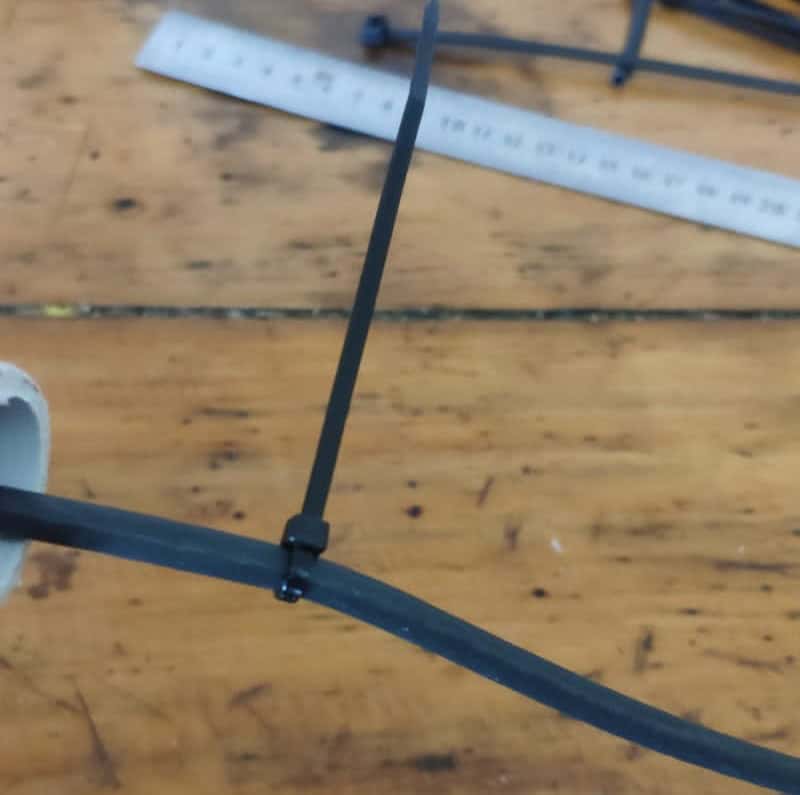

Desde el extremo pelado medimos 90,5 cm y colocamos un precinto. con esto lograremos hacer tope para que el cable no se salga de la primer perforación del caño.

Paso Nro. 11.

Desde la parte de la perforación tiramos del cable hasta que haga tope el precinto que colocamos a los 90.5 cm

Paso Nro. 12.

En la parte superior nos debe quedar así el precinto que esta sujeto al vivo del RG58

Paso Nro. 13.

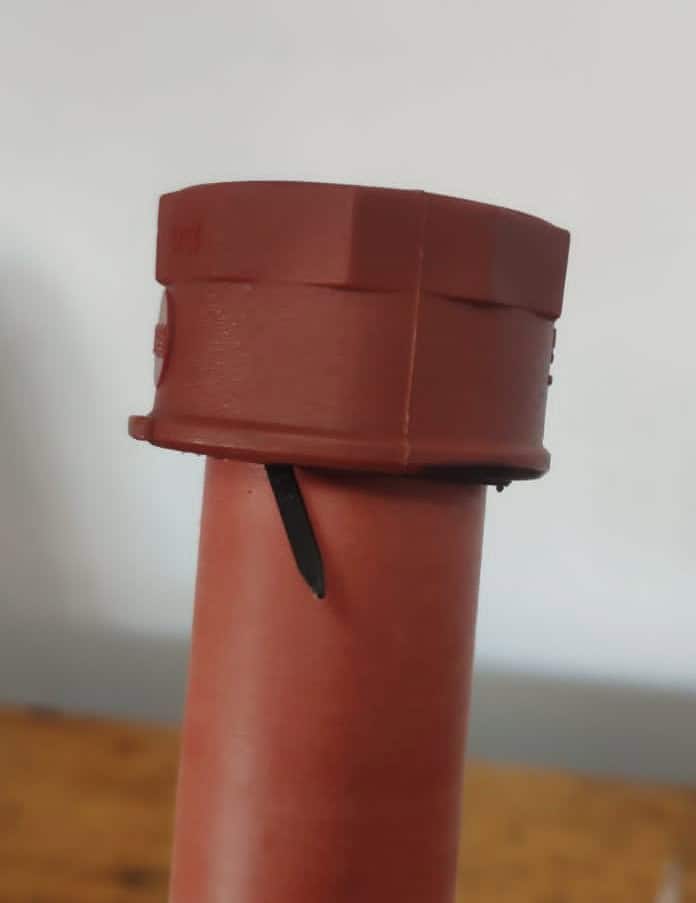

Colocamos la tapa del caño.

Paso Nro. 14.

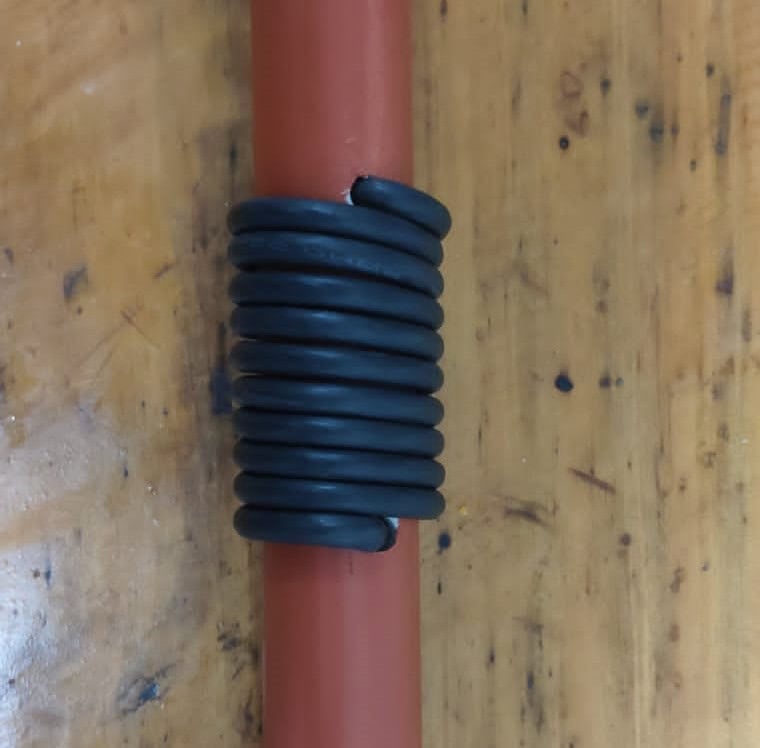

Damos 10 vueltas del RG58 sobre el caño

Paso Nro. 15

Pasamos el extremo del cable por la segunda perforación.

Paso Nro. 16.

Colocamos unas vueltas de cinta aisladora para evitar movimientos y sellar las perforaciones.

Paso Nro. 17.

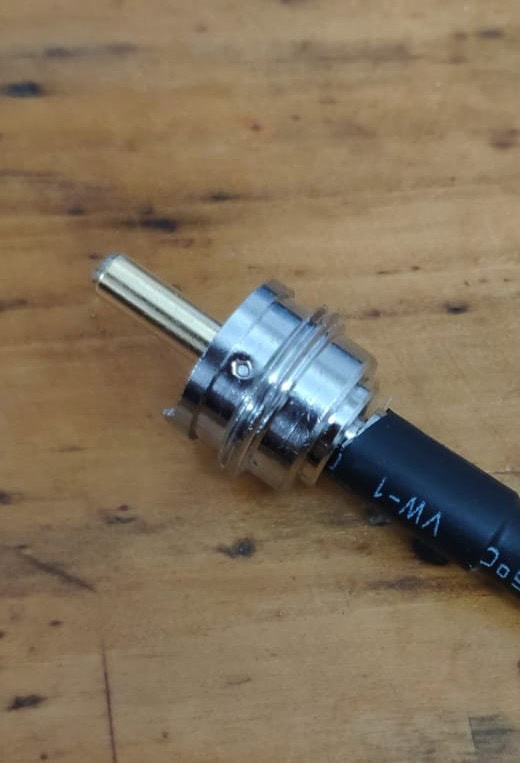

En el otro extremo del cable colocamos ficha PL259 para cable RG58.

Si Tenes dudas o no sabes como conectar una ficha PL259 te dejo instructivo en el siguiente link.

  • https://lu4bb.com/electronica/como-instalar-un-pl-259-en-un-cable-rg-58/

Hasta acá tenemos hecha una antena VHF .

Modificación para transformarla en Bi Banda (VHF – UHF)

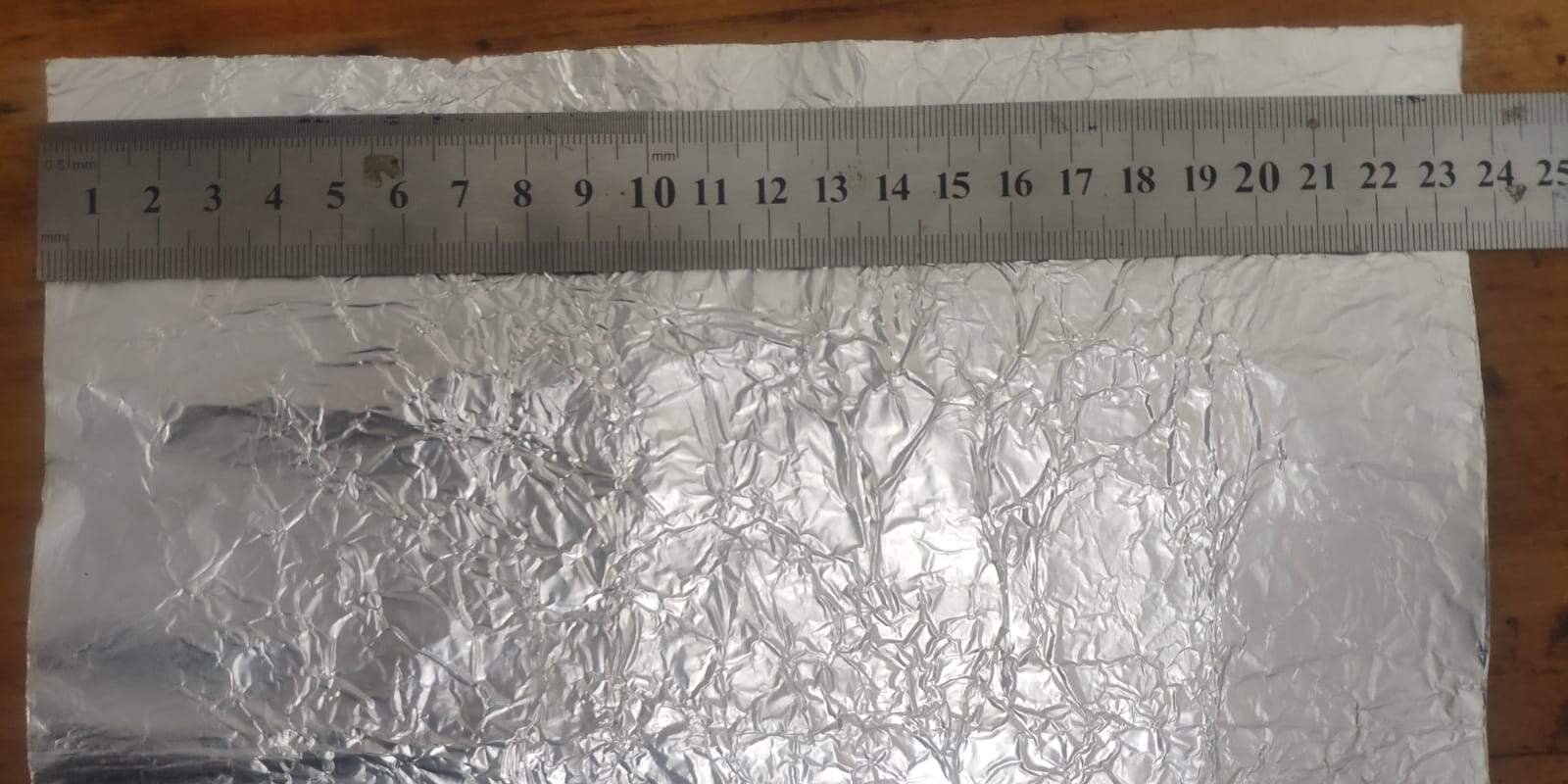

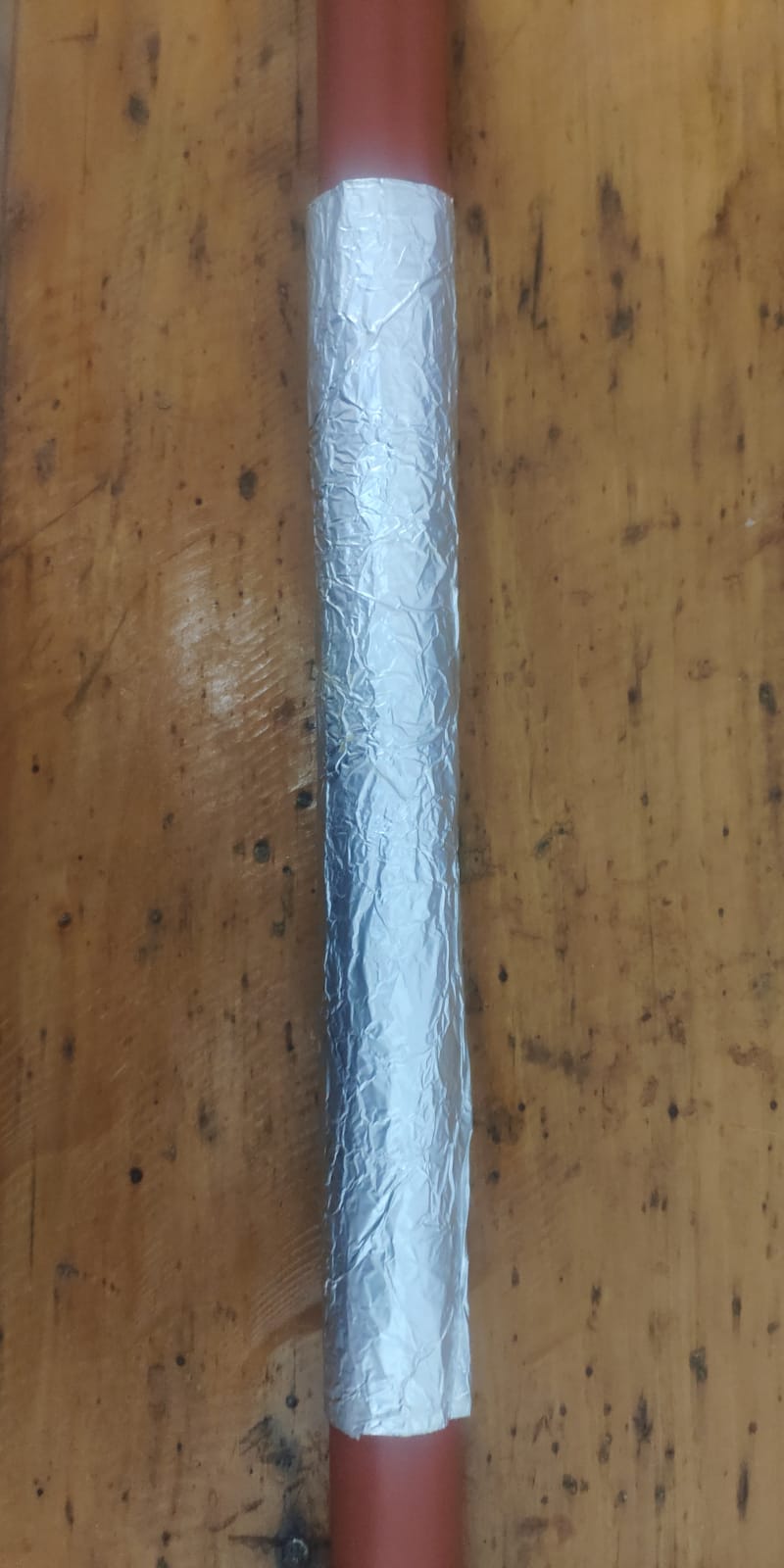

Cortamos el papel Aluminio con un largo de 23,5 cm utilizando el ancho del rollo de papel.
Desde el comienzo de la bobina medimos 32,5 cm hacia la punta de la antena y colocamos la parte inferior del papel aluminio
Una vez envuelto el caño en con el papel aluminio.
Fijamos con cinta aisladora el cilindro de papel aluminio. podemos modificar la distancia de la bobina al papel aluminio para obtener mejor roe.

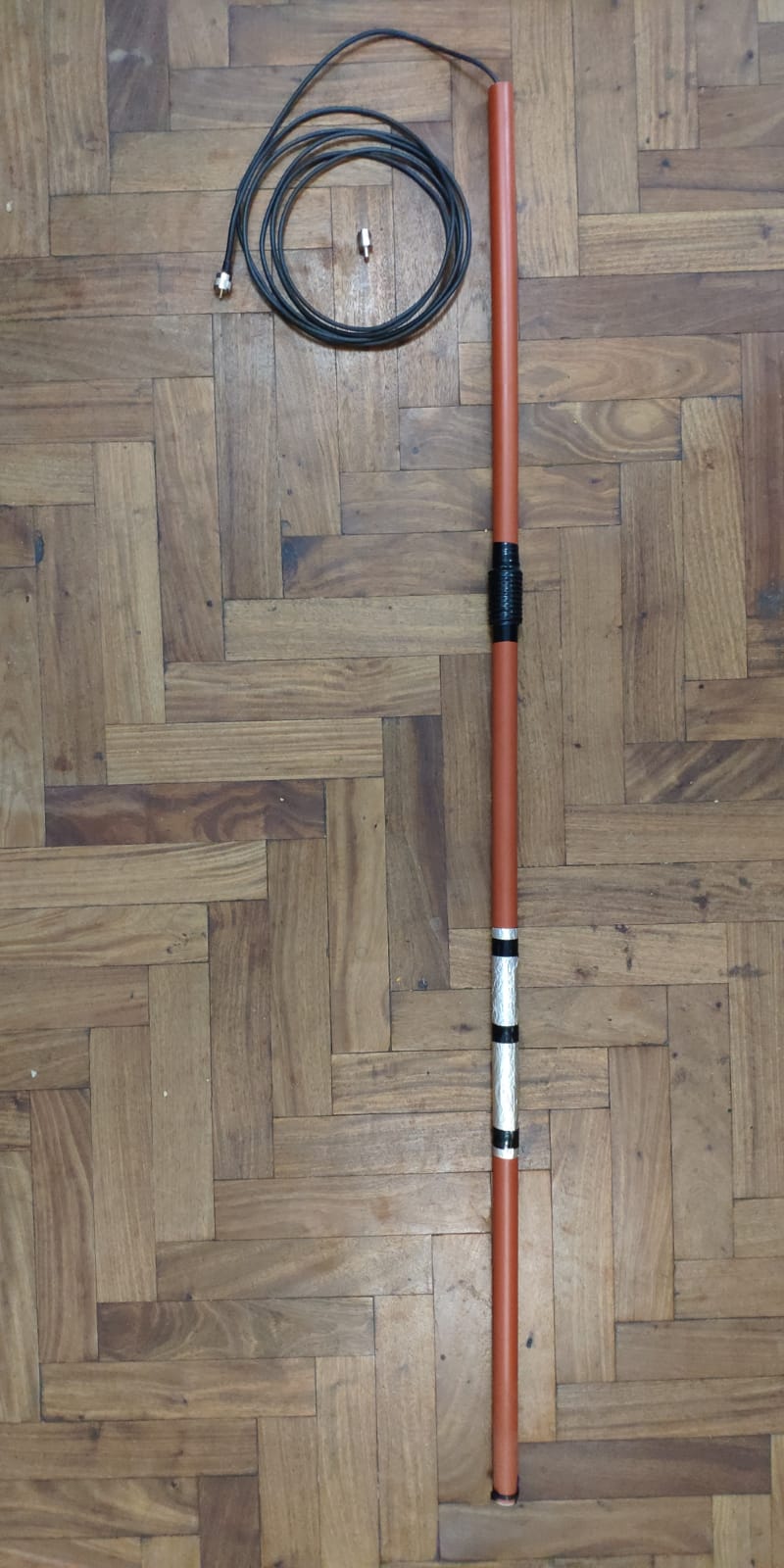

Así queda la antena terminada!!!

Para poder conectar la antena un Handy Baofeng es necesario el adaptador

Adaptador SO239 a SMA-F

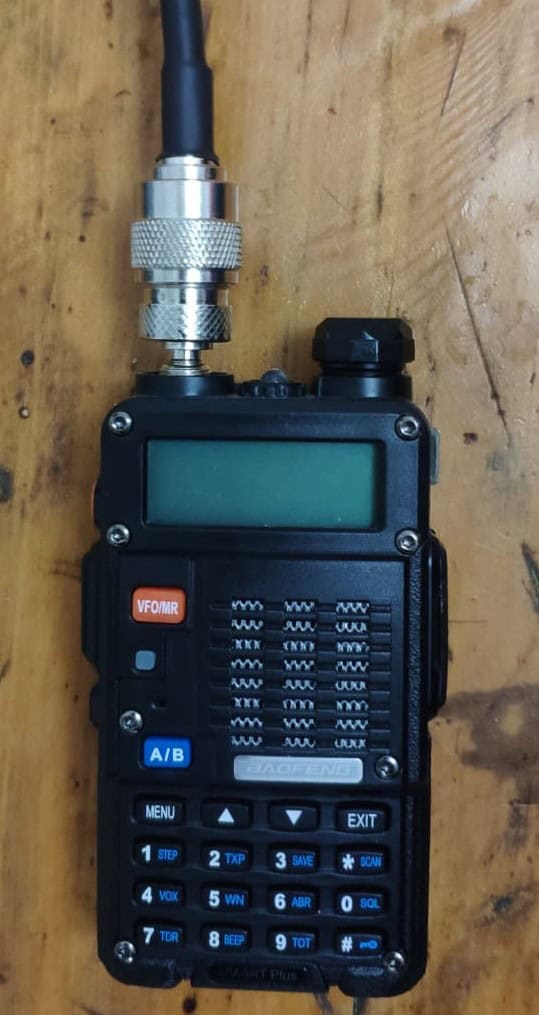

Equipo con antena conectada.

Quiero destacar y agradecer a Gerardo Ribeiro operador (2364) quien es alumno del curso Marzo 2022 y recién esta dando los primeros pasos en esta actividad, tuvo la gentileza de realizar esta antena y nos brindó las imágenes para que este blog sea posible.

Si necesitas saber como instalar una ficha PL259 te dejo el instructivo

Como instalar un PL-259 en un cable RG-58

Este Blog esta realizado por LU1DOO, LW9DSG

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

InstagramYouTube

Filed Under: Articulos y guias, Electrónica Tagged With: antenas, VHF-UHF

SDR On Line

15/04/2022 by LU1DOO Leave a Comment

En este blog te enseñaremos como utilizar SDR ON LINE para poder hacer escucha en las distintas bandas, aunque no dispongas equipo.

Gracias a Radioaficionados que ponen a disposición sus SDR y los publican en sus páginas web podemos hacer escucha.

Les dejo un pequeño listado de SDR On Line que pueden utilizar para poder hacer escuchas y poder escuchar a sus compañeros cuando realizan sus prácticas operativas. Estas paginas las podes visualizar tanto en una PC como así también en el celular.

LW7DST – Tortuguitas – Bs. As. Bandas: 40m/VHF/UHF
LU6FLZ – Venado Tuerto – Sta. Fe. Bandas: 80m/40m
LU5DNP – Saladillo – Bs. As. Bandas: 80m/60m/40m/20m
LU3DJ – Tres Arroyos – Bs. As. Banda: 40m

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

InstagramYouTube

Filed Under: Articulos y guias Tagged With: SDR

Configuración de Console para recepción automática de Satélites NOAA.

15/03/2022 by LU1DOO Leave a Comment

Intentaré ser lo más claro posible la idea es poder mostrarte cómo configurar Console para la recepción automática de los satélites NOAA.

Será necesario tener instalado en forma correcta con tu SDR el Console.

Este instructivo está realizado con las siguientes versiones.

  • Sistema Operativo versión: Windows 10.
  • Console versión: 3.1 Build 2320.

Una vez que tenemos el Console configurado e instalado para el SDR que tenes. No vamos a realizar instructivo para instalación y configuración de SDR por la cantidad de Hardware diferente que hay, nos sería casi imposible cubrir todos los tipos y modelos que hay en el mercado.

Te recuerdo que tenemos un instructivo para que puedas fabricar en forma muy simple y económica un dipolo rígido para la recepción de este tipo de satélites.

Portada

Ahora si, abrimos Console y verificamos los siguientes seteos.

Pantalla 1 Ingreso al Console
Menú View – Modificamos Scale
Menú View – Modificamos Signal Meter
Menú View – Seleccionamos Tuning Bars
Menú View – Seleccionamos Frequency
Menú View – Seleccionamos Move – over buttons
Menú View – Program Option (seleccionamos Satélite)
Menú View – Va a pedir reiniciar console (damos que SI)
Menú View – En la parte superior derecha veremos icono SATELITE
Menu Recieve
Menú Rec/Playback – Seleccionamos LOCK RADIO
Menú Tools – Disable Screensaver.

Volvemos a Menú View More Options y Clickeamos en SATELITE

Ventana Satélite –

De esta manera tenemos instalado y configurado el SDR Console,

Pronto subiremos la instalacion y configuracion del Virtual Cable y el WXtoimg.

Exitos !!!!

Creado por : LW9DSG – LU1DOO

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

InstagramYouTube

Filed Under: Articulos y guias, Electrónica, Satelites Tagged With: NOAA, satélite, SDR

Como instalar un PL-259 en un cable RG-58

15/03/2022 by LU1DOO 10 Comments

Intentaré guiarte en los primeros pasos de la Radio afición, este tema a mi entender se da por sabido o se pasa por alto, pero no es así, cuando compramos el cable y las fichas ahí no sabemos para que lado salir corriendo…. y para las primeras antenas como por Ej.: Bigote de Gato, Paraguita, Dipolo, Dipolo Rigido, Flower Pot, etc.

Este instructivo se realizó con el objetivo de que vean cómo hacerlo, este sistema lo pueden emplear para otros tipos de cables, que hay en el mercado.

Siempre tengan en cuenta que las fichas van acordes al cable que vamos a utilizar.

Aca vemos los distintos tipos de fichas acorde al cable que utilizaremos

Antes que nada quiero recalcar un tema que siempre pasamos por alto, pero a mi entender de es importante !!!!!

«ES MUY MUY IMPORTANTE TENER UNA BUENA LINEA DE COMUNICACION ESTO COMPRENDE (CABLE Y FICHAS) (SE QUE EL DEL EJEMPLO QUE VOY A HACER NO CUMPLE PARA NADA PERO A MODO DE EJEMPLO FUNCIONA.«

Listado de materiales necesarios:

  • Alicate.
  • Cutter.
  • Soldador de estaño (Puede ser de 40 o 60 W).
  • Estaño.
  • Termo Contraible de diametros necesarios (ya lo veremos mas adelante).
  • Cable RG-58 (cantidad necesaria).
  • Conectores PL-259.

Esto lo hago en base a mi experiencia y a mi parecer, puede parecer exagerado o innecesarios algunos de los pasos pero la verdad haciendolo asi nunca tuve problema alguno.

Tema termocontraibles, recuerden siempre que reducen aproximadamente el 50% de su diámetro original.

El primero de los termocontraibles de aproximadamente 10mm de diámetro y 50mm de largo lo utilizo para que de un poco más de rigidez al final de la ficha, luego se complementa con el segundo.

El segundo de los termocontraibles de aproximadamente 15mm de diámetro y 50mm de largo cumple la función de evitar humedad en la parte entre la ficha y la vaina del cable coaxial.y también le da rigidez sumando al primer termocontraible.

El tercer y último termocontraible de 28 mm de diámetro, lo utilizo cuando la ficha se encuentra en el exterior, esto hace aislar del agua y humedad la ficha, evitando que se dañe el cable y la misma ficha, con lo cual puede traer problemas de roe a futuro.

Otra recomendación para cuando estamos instalando una antena exterior es siempre evitar que el cable tenga roces de algún tipo, tanto con la torre como con paredes, esto alargara mas la vida útil del cable. Hoy en dia los precintos de nylon son económicos y cumplen muy bien esa función.

Bueno ahora manos a la obra….

  • Desenroscamos la ficha para poder tener mejor visión para insertar el coaxil.
  • Medimos la distancia entre el final de la ficha y la base
  • Cortamos la vaina del cable unos milimetros mas que la medida que tomamos anteriormente, retraemos hacia atrás la malla del cable
  • Medimos desde donde comienza la vaina hasta donde llega la base del aislante (está marcado con la linea roja)

  • Cortamos la vaina del vivo.
  • Roscamos la ficha en el coaxil hasta que la vaina aislante del vivo llegue hasta la base del aislante.
  • Aca muestro la ficha final lista para ser soldado el vivo.
  • Tips para el la soldadura.
    • Colocar la punta de la ficha inclinada hacia abajo (evita que el estaño llegue a la parte de masa.
    • Utilizar el soldador bien caliente por cortos periodos de tiempo.
    • No ensuciar con estaño el exterior del cilindro.
  • Colocamos los termocontraibles
  • 1ro En la vaina del cable coaxial
  • 2do cubre el cilindro de masa de la ficha.
  • Colocamos el capuchón de la ficha para terminar.

Tambien les dejo la versión anterior….

Espero que les sea de utilidad…

CREADO POR: LW9DSG – LU1DOO

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

InstagramYouTube
Construcción Antena Dipolo para recepción de Satélites Meteorológicos NOAA (National Oceanic and Atmospheric Admninstration)

Filed Under: Articulos y guias, Electrónica Tagged With: antenas, conectores

Construcción Antena Dipolo para recepción de Satélites Meteorológicos NOAA (National Oceanic and Atmospheric Admninstration)

01/03/2022 by LU1DOO 9 Comments

Intentare en este articulo darte todos los conocimientos y la información necesaria para que puedas construir tu antena,para la recepcion de salitenites NOAA.

Con esta sencilla y económica antena, instalando un par de programas que menciono y te mostrare la configuración, podrás bajar y decodificar imágenes de los satélites meteorológicos NOAA.
La orientación de la antena en base a las pasadas de los satélites es Este-Oeste.
Al margen de que es solo la utilizaremos en recepción para este fin la ajustamos en 137.500Mhz.

Comenzamos por lo mas simple, que seria la construcción de la antena (Dipolo Rígido) para recepcionar en 137,500 MHz, para satélites NOAA.

Te mostrare 2 opciones una realizada con caño de cobre y otra con alambre galvanizado San Martin de 3 mm aprox de diámetro.

Plano para la construcción de la antena:

Plano para Antena NOAA, 137.50 MHz.

Lista de materiales necesarios:

  • 1,20 mts. de caño de cobre Ø 1/2´ o alambre galvanizado San Martin Ø 3 mm
  • 2 Prensa cables según elemento utilizado.
  • Caja eléctrica estanca de 9 x 9 x 5.5 cm. o similar.
  • Cable coaxial cantidad necesaria.
  • Adaptadores de fichas varias.

Siempre tene en cuenta que las medidas deben ser lo mas exactas posibles, generalmente cortar 2 o 3 cm de mas para poder hacer mas simple la calibración.

Como comente anteriormente te voy a mostrar las 2 versiones de la antena, con caño de cobre de refrigeración y la versión con alambre San Martin.

Ejemplo de construcción con caño de refrigeración.

Conexionado interno de ambas ramas del dipolo con el conector SO-239.

Antena, dipolo rígido para satélites NOAA en 137.50 MHz.
Vista del interior del conexionado de ambas ramas del dipolo utilizando caño de refrigeración y terminal SO239.

– Hacer los conexionados respetando las medidas de separación con la menor cantidad de elementos posibles. (Ej. cable, terminales eléctricos, Borneras, etc.) estos objetos hacen que se modifique la longitud total de el/los irradiantes, modificando la configuración de la antena.

– Tratar en lo posible soldar las conexiones, en lugar de presionarlas o poner conectores mecánicos (borneras por ejemplo).

Modelo ya terminado

Dejo modelo terminado con caño de PVC para poder realizar el montaje en el mastil.

Modelo ya emplazado en su mastil.

Aqui dejo imagen del modelo ya emplazao en su mastil.

Ejemplo de construcción con Alambre San Martin.

Vista del interior del conexionado de ambas ramas del dipolo utilizando alambre San Martin.
Modelo terminado aca se conecto con terminales de bornera para cable de 2,5mm y se omitio el conector SO 239 para conectar directamente el cable coaxil.
Modelo ya emplazado, no se llegan a ver bien las 2 ramas del dipolo.

Una vez construida la antena y orientada, en este caso utilizaremos un SDR donde sintonizaremos las frecuencias de los distintos satélites NOAA.

Este trabajo fue realizado Gracias a LU9AJM.

CREADO POR: LW9DSG – LU1DOO

Te invito a seguirnos en las redes sociales para enterarte de los nuevos Blogs.

InstagramYouTube
Como instalar un PL-259 en un cable RG-58
Aca les dejo un Blog con información relacionada

Si necesitas configurar Console para la recepción.

Configuración de Console para recepción automática de Satélites NOAA.

Filed Under: Articulos y guias, Electrónica, Entradas de Blog, Institución Tagged With: antenas, Dipolo, NOAA, satelites

Primary Sidebar

CURSO RADIOAFICIONADO

Buscar

Seguinos

Descargá tu QSL o Certificado

Ultimos Posts

  • Respondimos preguntas en Instagram Live
  • Charla de introducción a la radioafición
  • Como preparar telegrafia para el ascenso a categoria general
  • Cerrando los cursos de radioaficionados del 2022
  • Terminé el curso.. tengo distintiva… ¿ahora qué hago?
  • Aprendiendo Morse para el examen de Novicio
  • Videos Taller de Electrónica
  • Charlas de ascenso de categoría
  • Qué es un VNA y cómo se utiliza
  • Cómo cargar memorias en equipos BAOFENG.

Servicios

  • Curso de radioaficionado
  • Trámites
  • Renovación de Licencias
  • Repetidora VHF
  • Contacto

Categorías

  • Actividades
  • Articulos y guias
  • Baofeng
  • Electrónica
  • Entradas de Blog
  • Institución
  • Noticias
  • Satelites
  • Trámites

Footer

Servicios

  • Curso de radioaficionado
  • Trámites
  • Renovación de Licencias
  • Repetidora VHF
  • Contacto

Buenos Aires Radio Club – LU4BB

José Cubas 2676
Ciudad Autónoma de Buenos Aires
Código Postal: C1419GML
Villa Pueyrredon
Teléfono Fijo: (011) 5353-9418



Horario de atencion

Miércoles de 21:00 a 23:45
Viernes de 21:00 a 23:45

Copyright © 2023 · News Pro on Genesis Framework · WordPress · Log in
