Antena FlowerPot VHF – UHF

14/05/2022 by LU1DOO 19 Comments

Uno de los primeros pasos es la construcción de antena básica, simple y económica para hacer, generalmente para poder jugar un poquito más con los queridos equipos Baofeng.

Antes de comenzar con la construcción tener un lugar despejado y con todas las herramientas necesarias para la construcción.

Te recomiendo que primero des una leída completa del blog y luego haces el paso a paso.

Materiales Necesarios:

  • 1,5 mts. caño de agua 3/4 ( en lo posible un extremo roscado).
  • 3 mts. Cable Coaxial RG58 (50 Ω ).
  • 1 Tapa para caño de agua 3/4.
  • Papel Aluminio de Cocina.
  • 4 Precintos plásticos de 2,5 mm.
  • 1 Ficha Pl259 para RG58.
  • 1 Adaptador SO239 a SMA.
  • Termocontraible 15 mm.
  • Adaptador SO239 a SMA -F

Herramientas necesarias:

  • Taladro.
  • Mecha metal de 8mm.
  • Lápiz.
  • Alicate.
  • Cutter.
  • Soldador y estaño.
  • Metro.
  • Cinta aisladora.
  • Tester o multímetro.
Materiales necesarios para fabricar la antena.

Paso Nro. 1

Desde el extremo roscado del caño medimos 95 Cm y realizamos una marca, para luego perforar solo una pared del caño.

Paso Nro 2.

Realizamos perforación con la mecha de 8mm en una sola pared del caño.

Paso Nro. 3

Desde la primer perforación damos hacia abajo 10 vueltas con el cable alrededor del caño y realizamos una marca en línea con la primer perforación.

Paso Nro. 4.

Realizamos una segunda perforación en linea a la primera y en solo una pared del caño.

Por un momento dejamos de lado el caño y comenzaremos a trabajar con el cable RG58.d(

Paso Nro. 5.

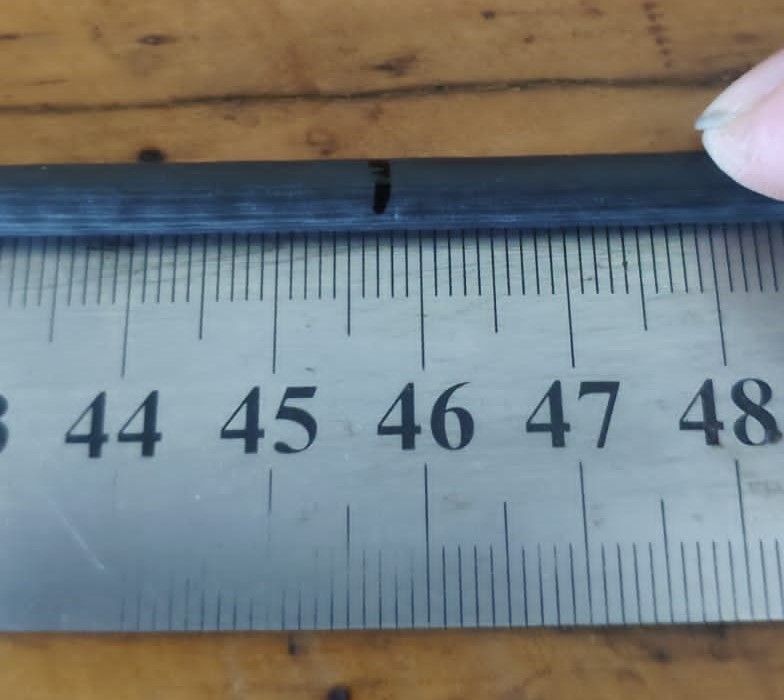

Desde un extremo del cable medimos 45,7 cm (aunque seria bueno tomar 47cm para luego hacer los ajustes.

Paso Nro. 6.

Debe quedar solo el aislante del vivo con el vivo en el interior.

Paso Nro. 7.

Por la primera perforación del caño pasamos la parte pelada del RG58 hacia la parte mas larga del caño

Paso Nro. 8.

Nos tendría que quedar de esta forma.

Paso Nro. 9.

Con 2 precintos vamos a fabricar la traba del extremo del RG58.

Paso Nro. 10.

Desde el extremo pelado medimos 90,5 cm y colocamos un precinto. con esto lograremos hacer tope para que el cable no se salga de la primer perforación del caño.

Paso Nro. 11.

Desde la parte de la perforación tiramos del cable hasta que haga tope el precinto que colocamos a los 90.5 cm

Paso Nro. 12.

En la parte superior nos debe quedar así el precinto que esta sujeto al vivo del RG58

Paso Nro. 13.

Colocamos la tapa del caño.

Paso Nro. 14.

Damos 10 vueltas del RG58 sobre el caño

Paso Nro. 15

Pasamos el extremo del cable por la segunda perforación.

Paso Nro. 16.

Colocamos unas vueltas de cinta aisladora para evitar movimientos y sellar las perforaciones.

Paso Nro. 17.

En el otro extremo del cable colocamos ficha PL259 para cable RG58.

Si Tenes dudas o no sabes como conectar una ficha PL259 te dejo instructivo en el siguiente link.

  • https://lu4bb.com/electronica/como-instalar-un-pl-259-en-un-cable-rg-58/

Hasta acá tenemos hecha una antena VHF .

Modificación para transformarla en Bi Banda (VHF – UHF)

Cortamos el papel Aluminio con un largo de 23,5 cm utilizando el ancho del rollo de papel.
Desde el comienzo de la bobina medimos 32,5 cm hacia la punta de la antena y colocamos la parte inferior del papel aluminio
Una vez envuelto el caño en con el papel aluminio.
Fijamos con cinta aisladora el cilindro de papel aluminio. podemos modificar la distancia de la bobina al papel aluminio para obtener mejor roe.
Así queda la antena terminada!!!

Para poder conectar la antena un Handy Baofeng es necesario el adaptador

Adaptador SO239 a SMA-F
Equipo con antena conectada.

Quiero destacar y agradecer a Gerardo Ribeiro operador (2364) quien es alumno del curso Marzo 2022 y recién esta dando los primeros pasos en esta actividad, tuvo la gentileza de realizar esta antena y nos brindó las imágenes para que este blog sea posible.

Si necesitas saber como instalar una ficha PL259 te dejo el instructivo

Como instalar un PL-259 en un cable RG-58
